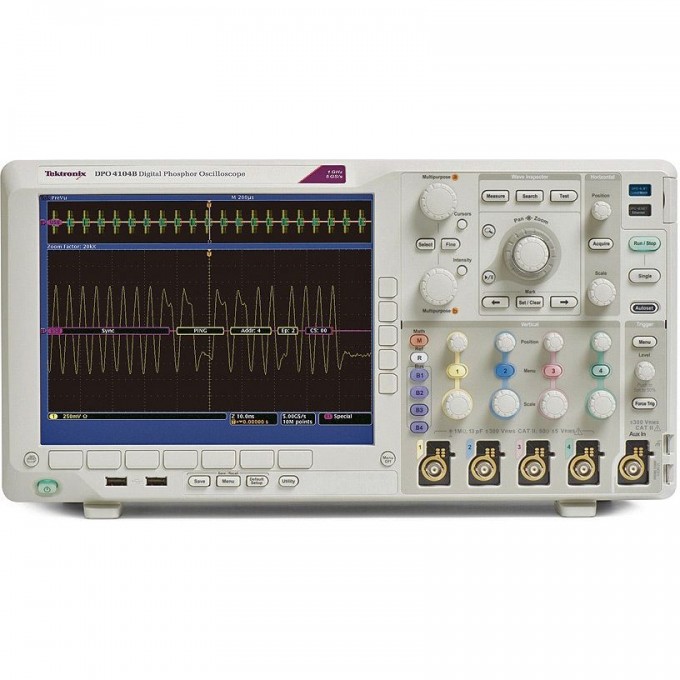

Осциллограф цифровой четырехканальный TEKTRONIX 100 МГц 5 Гвыб/с DPO4104B

Цифровой четырехканальный осциллограф Tektronix DPO4104B предназначен для захвата, визуализации и анализа сложных сигналов. Прибор обладает полосой пропускания 100 МГц и частотой дискретизации до 5 Гвыб/с по всем четырем каналам, что позволяет работать с высокочастотными сигналами.

Модель оснащена цветным TFT XGA дисплеем диагональю 264 мм (10,4 дюйма) для наглядного отображения данных. Инновационные органы управления Wave Inspector упрощают навигацию по длинным записям до 20 млн точек. Интерфейс пробников TekVPI поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения, обеспечивая точность измерений.

Осциллограф Tektronix DPO4104B обеспечивает скорость захвата входного сигнала свыше 50 000 осциллограмм в секунду. Функционал включает 41 вид автоматических измерений, построение гистограмм и Быстрое преобразование Фурье (БПФ). Расширенный набор функций запуска, включая синхронизацию по сигналам параллельных шин, повышает эффективность анализа.

Прибор имеет интерфейсы USB 2.0, Ethernet и видеовыход для подключения к внешним устройствам и интеграции в измерительные системы. В стандартной комплектации поставляются пассивные пробники с низкой входной емкостью (менее 4 пФ).

• Максимальная скорость захвата входного сигнала свыше 50 000 осциллограмм в секунду;
• Органы управления Wave Inspector для облегчения навигации и поиска данных;
• Интерфейс пробников TekVPI с автоматическим выбором диапазона и единиц измерения;
• Пассивные пробники с низкой входной емкостью (менее 4 пФ) в стандартной комплектации;
• 41 вид автоматических измерений, построение гистограмм и Быстрое преобразование Фурье (БФП);
• Расширенный набор функций запуска, включая синхронизацию по сигналам параллельных шин;
• Дополнительные опции для запуска, декодирования и анализа сигналов последовательных шин (I2C, SPI, USB, CAN, RS-232 и др.).
