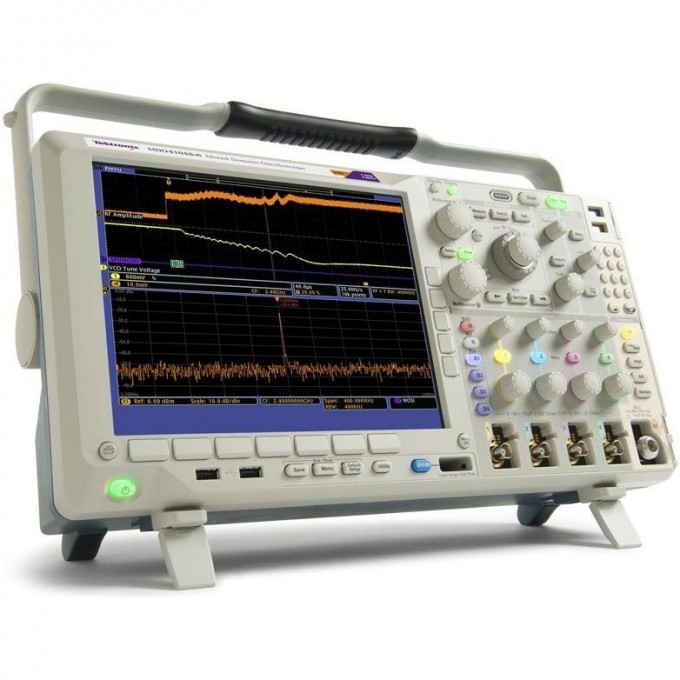

Осциллограф цифровой смешанных сигналов TEKTRONIX 4 канала 500 МГц MDO4034B-3

Осциллограф Tektronix MDO4034B-3 представляет собой цифровой четырехканальный прибор смешанных сигналов (MSO), который объединяет функции классического осциллографа, логического анализатора и анализатора спектра. Устройство обеспечивает коррелированный по времени захват и анализ аналоговых, цифровых и радиочастотных сигналов.

Прибор оснащен цветным дисплеем XGA размером 264 мм (10,4 дюйма). Для цифровых каналов предусмотрен режим высокоскоростного захвата MagniVu, обеспечивающий разрешение по времени до 60,6 пс. Максимальная частота дискретизации составляет 2,5 ГГц. Диапазон РЧ анализатора спектра охватывает от 9 кГц до 3 ГГц.

Tektronix MDO4034B-3 предназначен для инженеров и разработчиков, которым требуется комплексный анализ сигналов в различных областях, включая отладку встроенных систем, тестирование радиочастотных компонентов и анализ смешанных сигналов. Специализированные органы управления на передней панели упрощают спектральный анализ, а функция автоматического пикового маркера позволяет быстро определять частоту и амплитуду пиков спектра.

Интерфейсы включают 4 порта USB 2.0, Ethernet 10/100/1000 и видеовыход. В стандартную комплектацию входят пассивные пробники с низкой входной емкостью. Масса прибора составляет 5 кг.

• Коррелированный по времени захват и анализ аналоговых, цифровых и РЧ сигналов;
• Панель управления Wave Inspector для навигации по коррелированным по времени данным;
• Режим высокоскоростного захвата MagniVu для цифровых каналов;
• Специализированные органы управления на передней панели для спектрального анализа;
• Автоматический пиковый маркер для определения частоты и амплитуды пиков спектра;
• Режим спектрограмм для визуального контроля и анализа медленно изменяющихся событий;
• Запуск по уровню мощности в РЧ канале и возможность проведения РЧ анализа автономно;
• Расширенные возможности запуска, декодирования и поиска для сигналов последовательных шин (опции);
• Поддержка дополнительного программного обеспечения: анализ источников питания, тестирование по маске;
• Пассивные пробники с низкой входной емкостью в стандартной комплектации.
