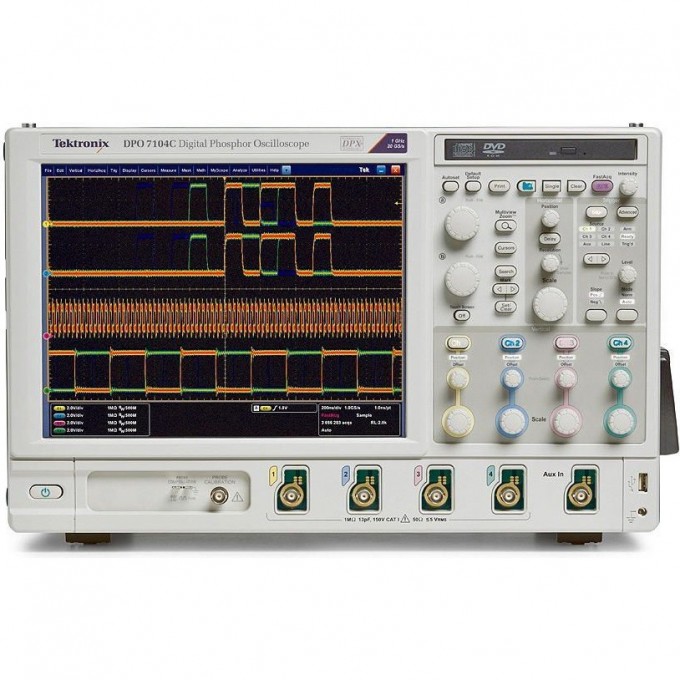

Осциллограф цифровой TEKTRONIX четырехканальный 1 ГГц DPO7104C

Цифровой четырехканальный осциллограф Tektronix DPO7104C предназначен для анализа высокоскоростных систем. Прибор обладает полосой пропускания 1 ГГц и частотой дискретизации до 20 Гвыб./с, что обеспечивает высокую точность измерений. Осциллограф оснащен сенсорным дисплеем с разрешением 1024×768 пикселей и работает на базе операционной системы Microsoft Windows 7 (64-разрядная).

Технология Pinpoint обеспечивает гибкость запуска с выбором из более чем 1400 комбинаций. Функция Advanced Search and Mark позволяет быстро находить определенные события на осциллограмме. Осциллограф поддерживает длину записи осциллограмм до 500 млн точек с функцией MultiView Zoom и максимальную скорость захвата входного сигнала FastAcq > 250 000 осц./сек.

Прибор подходит для инженеров и исследователей, работающих с высокочастотными сигналами и сложными электронными системами. Он позволяет проводить 53 вида автоматических измерений, использовать вспомогательные гистограммы и Быстрое преобразование Фурье (БПФ). Интерфейс пробников TekVPI обеспечивает автоматическую установку масштаба и единиц измерения.

Осциллограф оснащен интерфейсами USB, LAN, GPIB и видеовыходом для подключения к внешним устройствам. Поддерживаются опции для запуска, декодирования и анализа сигналов последовательных шин, а также программные решения для проверки на соответствие стандартам (MIPI D-PHY, Ethernet, USB 2.0) и анализа джиттера, глазковых диаграмм, источников питания и РЧ-сигналов.

• Длина записи осциллограмм до 500 млн точек с функцией MultiView Zoom;
• Максимальная скорость захвата входного сигнала FastAcq > 250 000 осц./сек;
• Скорость захвата в режиме FastFrame > 310 000 осц./сек;
• Технология Pinpoint для гибкого и эффективного запуска (выбор из более чем 1400 комбинаций);
• Функция визуального запуска для точного управления запуском и нахождения заданных фрагментов;
• Функция Advanced Search and Mark (Расширенный поиск и маркировка) для нахождения определенных событий;
• 53 вида автоматических измерений, вспомогательные гистограммы и Быстрое преобразование Фурье (БПФ);
• Интерфейс пробников TekVPI с автоматической установкой масштаба и единиц измерения;
• Настраиваемые окна с элементами управления MyScope для максимальной эффективности;
• Опции для запуска, декодирования и анализа сигналов последовательных шин (I2C, SPI, USB, CAN, Ethernet и др.);
• Программные решения для проверки на соответствие стандартам (MIPI D-PHY, Ethernet, USB 2.0) и анализа джиттера, глазковых диаграмм, источников питания и РЧ-сигналов.
