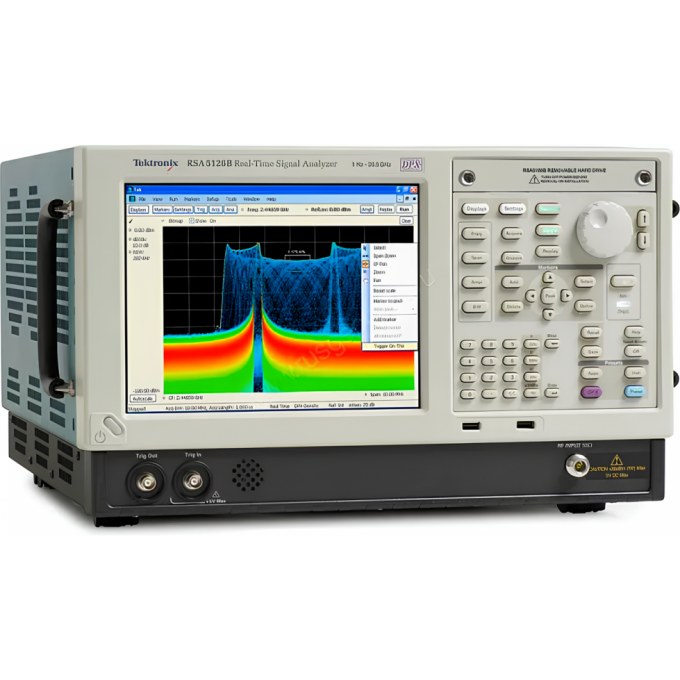

Анализатор спектра цифровой в реальном времени TEKTRONIX до 15 ГГц RSA5115B

Анализатор спектра Tektronix RSA5115B представляет собой цифровой анализатор спектра реального времени, предназначенный для анализа радиочастотных сигналов в диапазоне частот до 15 ГГц. Прибор подходит для использования в радиосвязи, радиолокации, при измерении электромагнитной совместимости и в других областях, где требуется точный и быстрый анализ сигналов.

Одной из ключевых особенностей прибора является технология DPX, которая, при полосе обзора в реальном времени до 165 МГц (опционально), позволяет наблюдать быстро меняющиеся сигналы и выявлять кратковременные события. Низкий уровень собственных шумов (-167 дБм/Гц) и фазовый шум (-113 дБн/Гц) обеспечивают точность измерений даже слабых сигналов. Максимальный входной уровень составляет +30 дБм, динамический диапазон (SFDR) — 75 дБн, а абсолютная погрешность измерения уровня — от 0,3 дБ.

Анализатор оснащен сенсорным TFT-дисплеем диагональю 26,4 см для визуализации данных. Для интеграции в измерительные системы предусмотрены интерфейсы GPIB, LAN и USB. Прибор имеет массу 29 кг.

Tektronix RSA5115B может использоваться для решения задач, требующих анализа сложных и быстро меняющихся радиочастотных сред, таких как тестирование беспроводных устройств, мониторинг спектра и разработка радиолокационных систем.

• Технология DPX для непрерывного анализа сигналов и захвата быстро меняющихся спектров;
• Полоса обзора в реальном времени до 165 МГц (опционально) для наблюдения кратковременных событий;
• Чувствительность измерений благодаря низкому уровню собственных шумов (-167 дБм/Гц);
• Фазовый шум -113 дБн/Гц для анализа характеристик сигнала;
• Режим синхронизации по маске для регистрации однократных сигналов и случайных импульсных помех;
• Расширяемость функциональности за счет дополнительных опций (MAP, PFR и др.);
• Сенсорный TFT-экран диагональю 26,4 см;
• Интерфейсы LAN, USB и GPIB для интеграции в измерительные системы.
