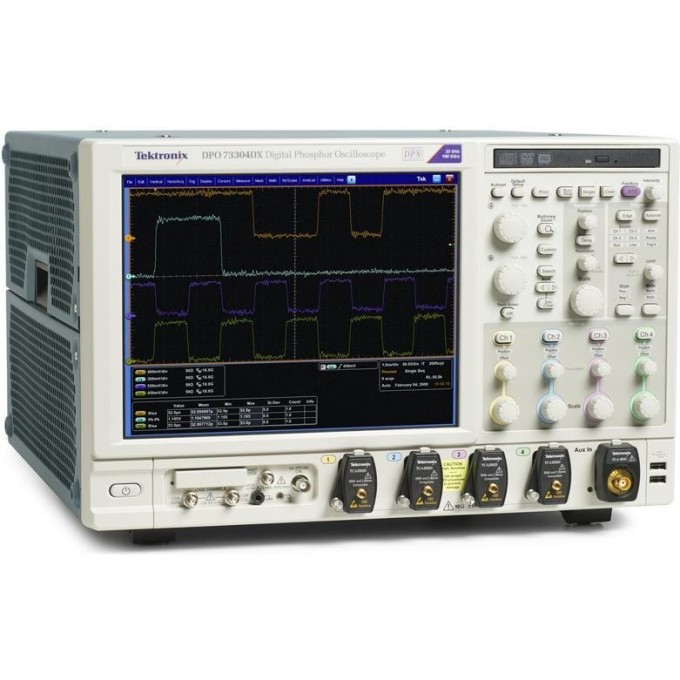

Осциллограф цифровой четырехканальный TEKTRONIX DPO73304DX

Цифровой четырехканальный осциллограф Tektronix DPO73304DX предназначен для анализа и отладки высокоскоростных последовательных интерфейсов и РЧ-систем. Прибор обладает полосой пропускания 33 ГГц и максимальной частотой дискретизации 100 ГГц, что позволяет работать с сигналами высокой частоты.

Осциллограф оснащен сенсорным TFT-дисплеем диагональю 30,7 см (12,1") с разрешением 1024×768 пикселей. Технология Pinpoint обеспечивает гибкость запуска, а глубокая опциональная память до 250 МБ и скорость захвата осциллограмм до 300 000 осц./сек. способствуют обнаружению редких аномалий. Разрешение АЦП составляет 8 бит, чувствительность — 1 мВ/дел.

Прибор поддерживает автоматические измерения (до 53 параметров), курсорные измерения и гистограммы, а также измерение джиттера и анализ характеристик глазковых диаграмм. Доступны опциональные приложения для векторного анализа сигналов SignalVu, анализа протоколов, источников питания и шин памяти DDR. Подключение пробников осуществляется через интерфейс TekConnect.

Для подключения к внешним устройствам предусмотрены интерфейсы USB, LAN, GPIB и видеовыход. Осциллограф имеет массу 24 кг. Возможность вывода данных на печать и подключения внешнего монитора расширяет функционал прибора.

• Технология Pinpoint обеспечивает гибкость и эффективность запуска;
• Расширенная синхронизация, включая ТВ-синхронизацию;
• Автоматические (до 53 параметров), курсорные измерения и гистограммы;
• Измерение джиттера и анализ характеристик глазковых диаграмм;
• Поддержка опциональных приложений для векторного анализа сигналов SignalVu;
• Поддержка опциональных приложений для анализа протоколов, источников питания и шин памяти DDR;
• Интерфейс подключения пробников TekConnect;
• Вывод данных на печать;
• Выход для внешнего монитора.
