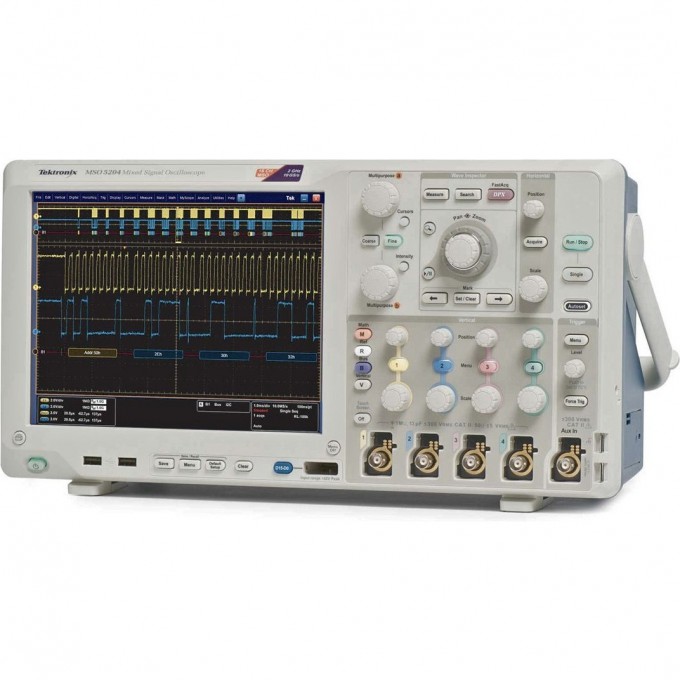

Осциллограф смешанных сигналов цифровой TEKTRONIX 4 канала 2 ГГц 10 ГГц дискретизация MSO5204B

Осциллограф Tektronix MSO5204B представляет собой цифровой четырехканальный прибор смешанных сигналов (MSO). Он обладает полосой пропускания 2 ГГц, максимальной частотой дискретизации 10 ГГц и объемом памяти до 50 МБ. Устройство оснащено 4 аналоговыми и 16 цифровыми каналами, а также сенсорным TFT дисплеем с диагональю 26,4 см (10,4") и разрешением 1024×768 пикселей.

Прибор обеспечивает высокую скорость обновления экрана до 250 000 осц./сек. и поддерживает расширенные функции анализа. К ним относятся измерение джиттера, анализ глазковых диаграмм и опциональный анализ протоколов. Интерфейс TekVPI предназначен для упрощения подключения и настройки пробников, обеспечивая совместимость с различными измерительными аксессуарами.

Tektronix MSO5204B предназначен для отладки и тестирования высокоскоростных систем и шин. Его функциональность включает расширенную синхронизацию, автоматические (до 53 параметров) и курсорные измерения, а также гистограммы. Возможности анализа смешанных сигналов с 16 логическими каналами позволяют проводить комплексную диагностику цифровых и аналоговых цепей.

Осциллограф оснащен интерфейсами USB и LAN для подключения к внешним устройствам и сетям. Дополнительно доступна опция GPIB. Прибор имеет выход для внешнего монитора и функцию вывода данных на печать. Масса устройства составляет 6,7 кг.

• Расширенная синхронизация (включая ТВ-синхронизацию);
• Автоматические (до 53 параметров), курсорные измерения и гистограммы;
• Измерение джиттера и анализ характеристик глазковых диаграмм;
• Интерфейс подключения пробников TekVPI;
• Вывод данных на печать;
• Выход для внешнего монитора;
• Анализ смешанных сигналов (16 логических каналов);
• Опция - анализатор протоколов;
• Опция - измерение и анализ источников питания.
