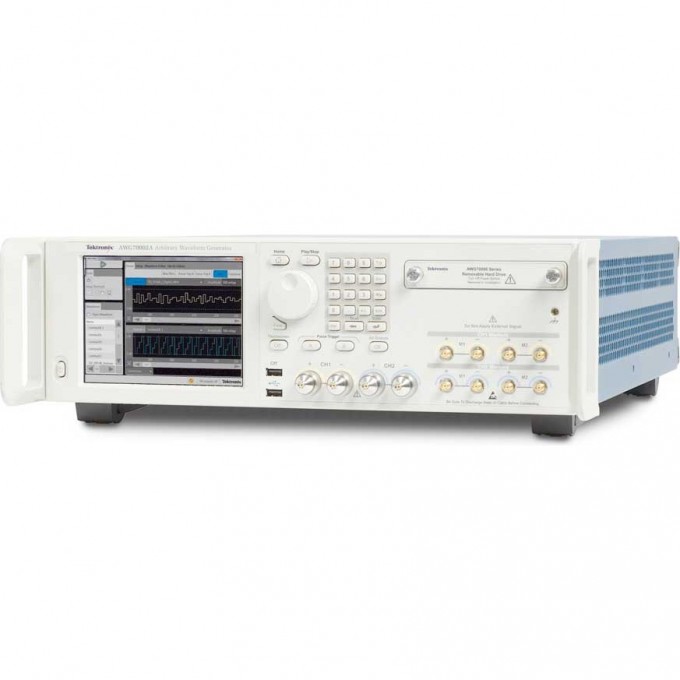

Генератор сигналов произвольной формы двухканальный TEKTRONIX МГц AWG70002A

Tektronix AWG70002A — это двухканальный генератор сигналов произвольной формы, предназначенный для создания высокочастотных сигналов в диапазоне от 1 до 240 МГц. Устройство обеспечивает частоту дискретизации до 4 Гвыб./с и полосу пропускания 800 МГц, что делает его подходящим для задач, требующих точной генерации сложных сигналов, включая модулирующие сигналы для высокоскоростных оптических каналов связи.

Генератор обладает вертикальным разрешением 10 бит и памятью сигналов объемом до 16 Гвыб., что позволяет воспроизводить данные с высокой детализацией. Динамический диапазон, свободный от паразитных составляющих, составляет более -80 дБн. Прибор поддерживает синхронизацию нескольких устройств для формирования многоканальных систем и может работать автономно без внешнего ПК, благодаря встроенному дисплею и элементам управления.

AWG70002A применяется для моделирования реальных условий тестирования путем воспроизведения захваченных сигналов, а также для импорта векторных сигналов из сторонних программных приложений, таких как MATLAB. Он используется для создания широкополосных РЧ/СВЧ сигналов до 20 ГГц, тестирования высокоскоростных шин и полупроводниковых приборов, а также для исследования устройств на основе когерентной оптики и передовых исследований в электронике, физике и химии.

Устройство обеспечивает генерацию модулирующих сигналов для высокоскоростной передачи данных с использованием видов модуляции высоких порядков и является источником сигнала с малым джиттером для создания специальных аналоговых сигналов, импульсов с крутыми фронтами и потоков данных. Встроенный USB-интерфейс расширяет возможности подключения и управления.

• Создание модулирующих сигналов для высокоскоростных оптических каналов связи с высоким вертикальным разрешением;
• Создание сценариев длинных сигналов без построения сложных последовательностей;
• Синхронизация нескольких приборов для получения многоканальной системы создания сигналов произвольной формы;
• Полнофункциональная работа без внешнего ПК;
• Встроенный дисплей и кнопки управления для быстрого выбора, редактирования и воспроизведения сигналов;
• Моделирование реальных условий путем воспроизведения захваченных сигналов;
• Воспроизведение, редактирование или передискретизация сигналов, захваченных осциллографами и анализаторами спектра;
• Плавный переход от моделирования к реальной среде тестирования;
• Импорт векторных сигналов из программных приложений сторонних производителей (например, MATLAB);
• Создание широкополосных РЧ/СВЧ сигналов для систем связи и электронного оборудования оборонного назначения;
• Выходные широкополосные РЧ сигналы с частотами до 20 ГГц;
• Тестирование на соответствие стандарту высокоскоростных шин и полупроводниковых приборов;
• Тестирование приемников в предельных режимах с применением широкого выбора искажений сигнала;
• Исследование устройств на основе когерентной оптики;
• Генерация модулирующих сигналов для высокоскоростной передачи данных с использованием видов модуляции высоких порядков;
• Применение в передовых исследованиях в области электроники, физики и химии;
• Быстродействующий источник сигнала с малым джиттером для создания специальных аналоговых сигналов, импульсов с крутыми фронтами, потоков данных и тактовых частот;
• Полное решение для генерации широкополосных РЧ сигналов в одном корпусе;
• Прямая генерация широкополосных сигналов с несущей до 20 ГГц без внешнего преобразования с повышением частоты;
• Моделирование реальных аналоговых искажений высокоскоростных потоков цифровых данных;
• Моделирование искажений сигналов, передаваемых со скоростями до 12,5 ГБ/с;
• Генерация РЧ сигналов с высокой точностью;
• Динамический диапазон, свободный от паразитных составляющих более -80 дБн;
• Разрешение по вертикали 10 бит при частоте дискретизации 50 Гвыб./с;
• Память объемом до 16 Гвыб. позволяет воспроизводить данные с частотой дискретизации 50 Гвыб./с в течение 320 мс.
