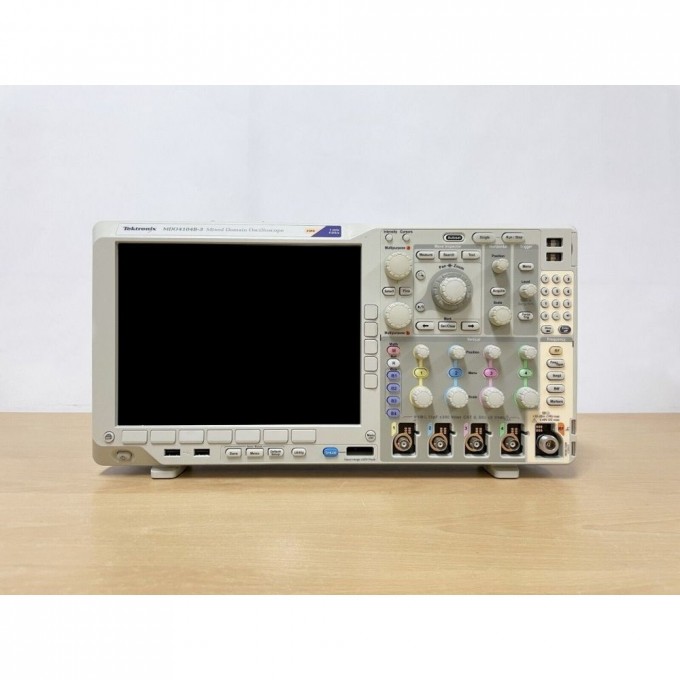

Осциллограф цифровой смешанных сигналов TEKTRONIX 4 канала 500 МГц MDO4014B-3

Осциллограф Tektronix MDO4014B-3 представляет собой цифровой прибор смешанных сигналов (MSO) с четырьмя аналоговыми каналами. Устройство объединяет функции классического осциллографа, логического анализатора и полнофункционального анализатора спектра. Основное назначение прибора – коррелированный по времени захват и анализ аналоговых, цифровых и радиочастотных (РЧ) сигналов.

Модель MDO4014B-3 обладает полосой пропускания 500 МГц для аналоговых каналов и максимальной частотой дискретизации 2.5 ГГц. Встроенный анализатор спектра работает в диапазоне частот от 9 кГц до 3 ГГц. Прибор оснащен ярким цветным дисплеем XGA размером 264 мм (10.4 дюйма), обеспечивающим четкое отображение сигналов. Режим высокоскоростного захвата MagniVu для цифровых каналов гарантирует высокое разрешение по времени до 60.6 пс.

Осциллограф Tektronix MDO4014B-3 предназначен для инженеров-разработчиков, исследователей и специалистов по отладке электронных устройств, которым требуется комплексный анализ сигналов различных типов. Он позволяет проводить измерения в таких областях, как разработка встроенных систем, тестирование беспроводных устройств, анализ источников питания и отладка последовательных шин. Специализированные органы управления на передней панели упрощают работу со спектральным анализом.

Прибор оснащен различными интерфейсами, включая 4 порта USB 2.0, Ethernet 10/100/1000 и видеовыход для подключения внешнего монитора. В стандартную комплектацию входят пассивные пробники с низкой входной емкостью. Для расширения функциональности доступны опции для анализа сигналов последовательных шин и дополнительное программное обеспечение для тестирования по маске и анализа источников питания.

• Интегрированный анализатор спектра с диапазоном частот от 9 кГц до 3 ГГц;
• Коррелированный по времени захват и анализ аналоговых, цифровых и РЧ сигналов;
• Режим высокоскоростного захвата MagniVu для цифровых каналов;
• Панель управления Wave Inspector для навигации по коррелированным данным;
• Специализированные органы управления на передней панели для спектрального анализа;
• Автоматический пиковый маркер для определения частоты и амплитуды пиков спектра;
• Режим спектрограмм для визуального контроля и анализа медленно изменяющихся событий;
• Возможность проведения РЧ анализа автономно или по запуску;
• Расширенные возможности запуска и анализа сигналов последовательных шин (опции);
• Поддержка дополнительного программного обеспечения: анализ источников питания, тестирование по маске;
• Пассивные пробники с низкой входной емкостью в стандартной комплектации.
