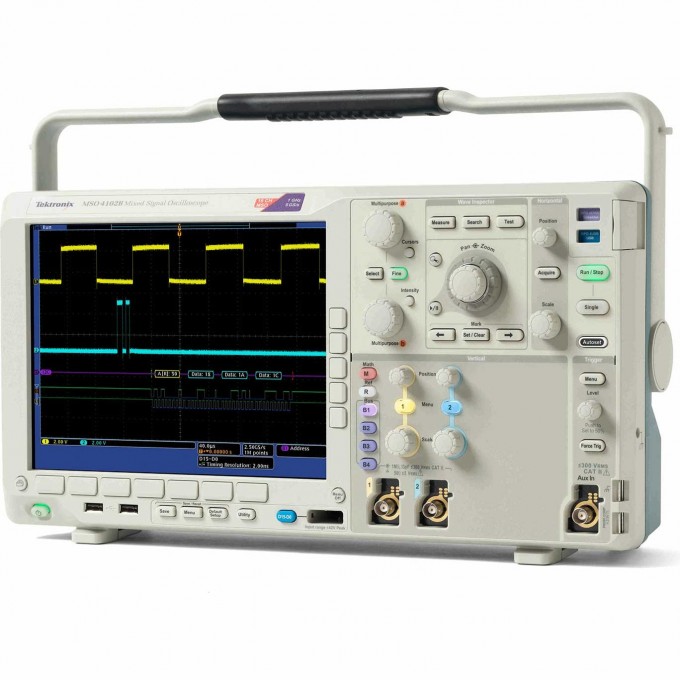

Осциллограф цифровой смешанных сигналов TEKTRONIX 4 аналоговых + 16 цифровых каналов 1 ГГц MSO4104B-L

Осциллограф Tektronix MSO4104B-L — это цифровой прибор смешанных сигналов (MSO) с четырьмя аналоговыми и шестнадцатью цифровыми каналами. Он обеспечивает полосу пропускания 1 ГГц и максимальную частоту дискретизации до 5 Гвыб/с по всем каналам. Устройство предназначено для проектирования и отладки устройств со смешанными сигналами, предлагая высокую точность измерений и расширенные возможности анализа.

Модель MSO4104B-L оснащена функцией длинной записи до 20 миллионов точек, что позволяет анализировать продолжительные сигналы. Максимальная скорость захвата осциллограмм составляет свыше 50 000 в секунду, что способствует эффективному обнаружению редких событий. Прибор включает интуитивно понятные органы управления Wave Inspector для навигации по записанным данным и автоматизации поиска.

Осциллограф поддерживает 41 вид автоматических измерений, построение гистограмм и быстрое преобразование Фурье (БПФ). Доступны функции автоматического запуска, декодирования и поиска по сигналам параллельных шин, а также независимая настройка порогов для каждого цифрового канала. Режим высокоскоростного захвата MagniVu обеспечивает разрешение по времени для цифровых каналов 60,6 пс.

Устройство оснащено ярким цветным XGA-дисплеем диагональю 264 мм (10,4 дюйма) для удобного отображения осциллограмм. Интерфейс пробников TekVPI обеспечивает совместимость с активными, дифференциальными и токовыми пробниками. Для подключения к внешним устройствам предусмотрены четыре порта USB 2.0, Ethernet 10/100/1000 и видеовыход. Дополнительные опции включают анализ источников питания, тестирование по маске и анализ видеосигналов.

• 4 аналоговых канала и 16 цифровых каналов (серия MSO);
• Длина записи до 20 миллионов точек по всем каналам;
• Максимальная скорость захвата >50 000 осциллограмм в секунду;
• Органы управления Wave Inspector для навигации и автоматизации поиска данных;
• 41 вид автоматических измерений, построение гистограмм и быстрое преобразование Фурье (БПФ);
• Автоматический запуск, декодирование и поиск по сигналам параллельных шин;
• Независимая настройка порогов для каждого цифрового канала;
• Режим высокоскоростного захвата MagniVu обеспечивает разрешение по времени для цифровых каналов 60,6 пс;
• Интерфейс пробников TekVPI поддерживает активные, дифференциальные и токовые пробники;
• Яркий цветной дисплей XGA с диагональю 10,4 дюйма (264 мм);
• Дополнительные опции: анализ источников питания, тестирование по маске, анализ видеосигналов.
