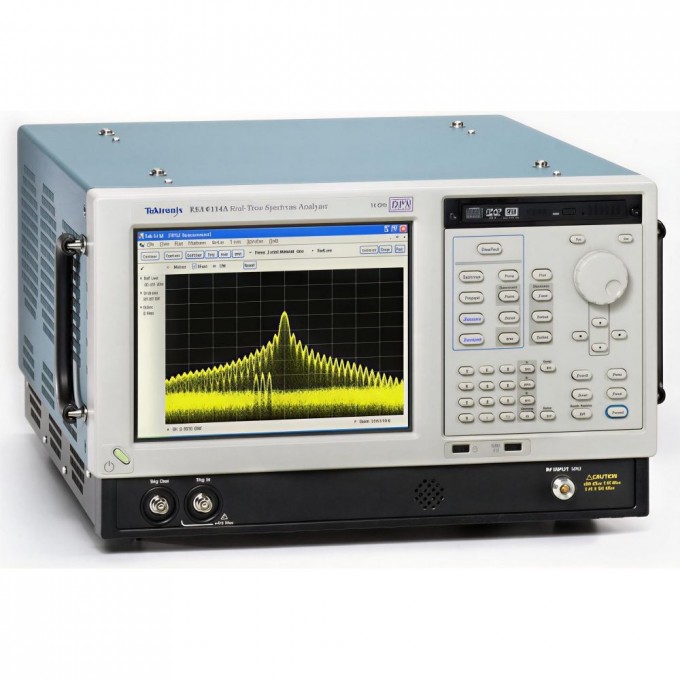

Цифровой анализатор спектра реального времени TEKTRONIX 9 кГц - 14 ГГц RSA6114B

Анализатор спектра Tektronix RSA6114B представляет собой цифровой анализатор спектра реального времени, предназначенный для обнаружения и анализа проблем в процессе разработки устройств. Он объединяет функциональность широкополосного векторного анализатора сигналов, анализатора спектра и анализатора спектра реального времени в одном приборе. Диапазон частот составляет от 9 кГц до 14 ГГц, полоса пропускания 800 МГц.

Устройство использует технологию отображения спектра DPX с цветовой градацией, что обеспечивает визуализацию нестационарных сигналов. Это позволяет выявлять переходные процессы и быстро изменяющиеся во времени сигналы. Прибор обладает высокой чувствительностью до -167 дБм/Гц с предусилителем и динамическим диапазоном 75 дБн. Фазовый шум составляет -134 дБн/Гц при 1 ГГц и отстройке 1 МГц.

Tektronix RSA6114B подходит для инженеров-разработчиков и специалистов по тестированию, которым требуется точный анализ радиочастотных сигналов. Он позволяет проводить анализ с временной корреляцией во всех областях (частотная, временная, модуляции), а также осуществлять расширенные возможности запуска по событию и захвата непрерывной записи РЧ-сигналов. Максимальный входной уровень составляет +30 дБм, а абсолютная погрешность измерения уровня от 0,3 дБ.

Прибор оснащен USB-интерфейсом для подключения к внешним устройствам. Масса анализатора составляет 29 кг.

• Технология отображения спектра DPX с цветовой градацией;
• Выявление переходных процессов и быстро изменяющихся во времени сигналов;
• Объединение функциональности векторного анализатора, анализатора спектра и анализатора реального времени;
• Расширенные возможности запуска по событию и захвата непрерывной записи РЧ-сигналов;
• Анализ с временной корреляцией во всех областях (частотная, временная, модуляции);
• Высокая чувствительность (-167 дБм/Гц с предусилителем);
• Автоматическое измерение параметров и регистрация данных.
