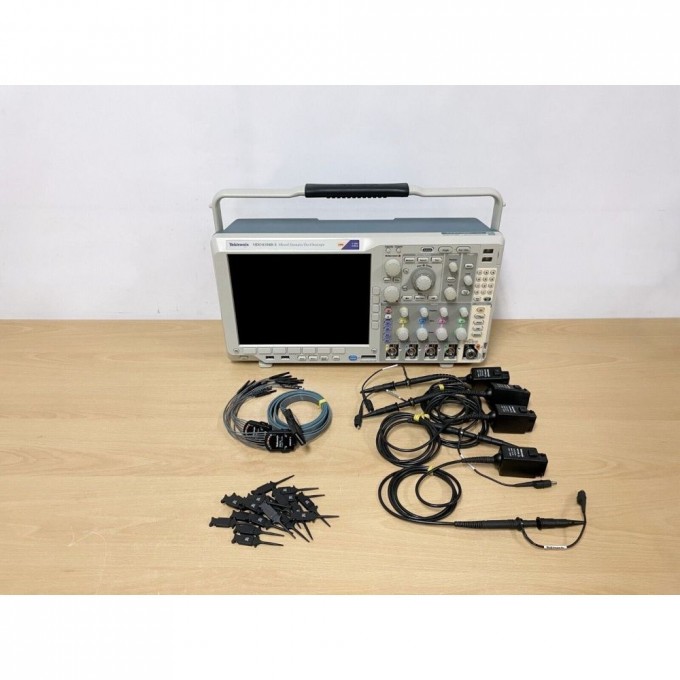

Осциллограф цифровой смешанных сигналов TEKTRONIX 4 канала 1 ГГц 3 ГГц MDO4104B-3

Цифровой осциллограф Tektronix MDO4104B-3 представляет собой многофункциональный прибор смешанных сигналов (MSO), объединяющий в одном корпусе функции осциллографа, логического анализатора и анализатора спектра. Устройство предназначено для коррелированного по времени захвата и анализа аналоговых, цифровых и радиочастотных (РЧ) сигналов, что обеспечивает комплексный подход к диагностике и разработке электронных систем.

Модель MDO4104B-3 оснащена четырьмя аналоговыми каналами с полосой пропускания до 1 ГГц и шестнадцатью цифровыми каналами. Максимальная частота дискретизации составляет 5 ГГц. Встроенный анализатор спектра работает в диапазоне от 9 кГц до 3 ГГц. Прибор оборудован цветным XGA-дисплеем диагональю 264 мм (10,4 дюйма), обеспечивающим четкое отображение сигналов. Режим высокоскоростного захвата MagniVu для цифровых каналов гарантирует высокое разрешение по времени (60,6 пс).

Осциллограф Tektronix MDO4104B-3 подходит для инженеров-разработчиков, специалистов по тестированию и отладке, а также для образовательных учреждений, где требуется анализ сложных электронных систем с различными типами сигналов. Интегрированные функции позволяют эффективно работать с устройствами, содержащими как аналоговые, так и цифровые, а также РЧ-компоненты, сокращая потребность в нескольких отдельных приборах.

Прибор оснащен различными интерфейсами, включая 4 порта USB 2.0, Ethernet 10/100/1000 и видеовыход. В стандартную комплектацию входят пассивные пробники с низкой входной емкостью. Поддерживается дополнительное программное обеспечение для анализа источников питания и тестирования по маске.

• Интегрированный анализатор спектра с диапазоном частот от 9 кГц до 3 ГГц;
• Коррелированный по времени захват и анализ аналоговых, цифровых и РЧ сигналов;
• Панель управления Wave Inspector для навигации по коррелированным по времени данным;
• Режим высокоскоростного захвата MagniVu для цифровых каналов;
• Специализированные органы управления на передней панели для спектрального анализа;
• Автоматический пиковый маркер для определения частоты и амплитуды пиков спектра;
• Режим спектрограмм для визуального контроля и анализа медленно изменяющихся событий;
• Запуск по уровню мощности в РЧ канале и возможность проведения РЧ анализа автономно;
• Расширенные возможности запуска, декодирования и поиска для сигналов последовательных шин (опции);
• Поддержка дополнительного программного обеспечения: анализ источников питания, тестирование по маске;
• Пассивные пробники с низкой входной емкостью в стандартной комплектации.
