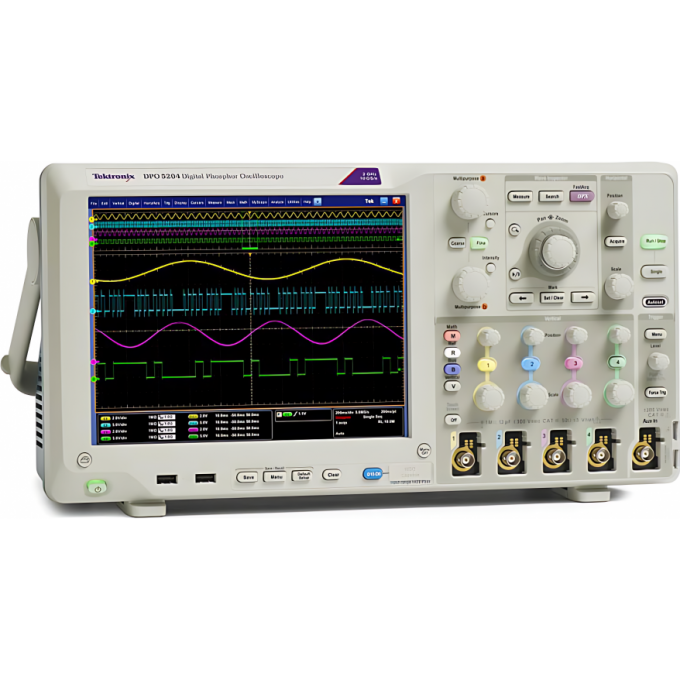

Цифровой осциллограф TEKTRONIX четырехканальный 2 ГГц 10 ГГц DPO5204B

Цифровой четырехканальный осциллограф Tektronix DPO5204B представляет собой высокопроизводительный измерительный прибор. Он обладает полосой пропускания 2 ГГц и максимальной частотой дискретизации до 10 ГГц, что позволяет проводить точные измерения высокочастотных сигналов. Устройство оснащено 8-битным аналого-цифровым преобразователем и поддерживает сопротивление входа 50 Ом или 1 МОм.

Осциллограф оборудован сенсорным TFT-дисплеем XGA размером 26,4 см с разрешением 1024×768 пикселей для удобного отображения данных. Функционал прибора включает расширенные возможности анализа, такие как измерение джиттера, анализ глазковых диаграмм, построение гистограмм и выполнение 53 видов автоматических измерений. Подключение к внешним устройствам осуществляется через интерфейсы USB и LAN, с опциональной поддержкой GPIB.

Tektronix DPO5204B предназначен для инженеров и разработчиков, работающих с высокоскоростными цифровыми и аналоговыми схемами. Он подходит для отладки электронных устройств, анализа целостности сигнала, тестирования протоколов связи и диагностики источников питания. Возможность расширения памяти до 250 МБ (опционально) обеспечивает длительную запись и анализ осциллограмм.

Прибор имеет массу 6,7 кг, что обеспечивает его стационарное использование. Доступны опции для анализа протоколов и источников питания, расширяющие сферу применения осциллографа в специализированных задачах.

• Расширенная синхронизация (ТВ, длительность, глитч, рант, логическая, установка/удержание);
• 53 вида автоматических измерений, курсорные измерения и гистограммы;
• Измерение джиттера и анализ характеристик глазковых диаграмм;
• Интерфейс подключения пробников TekVPI;
• Опции анализа протоколов и источников питания.
