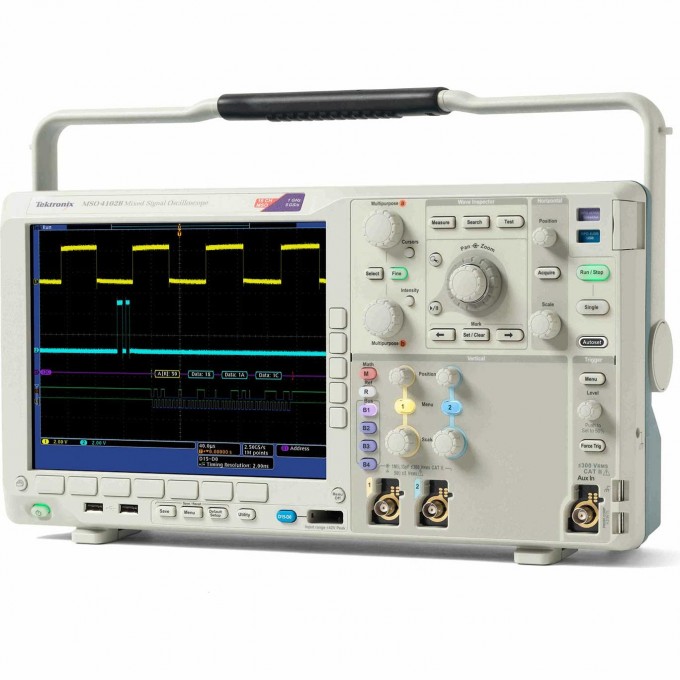

Осциллограф цифровой смешанных сигналов TEKTRONIX 4 аналоговых 16 цифровых каналов 1 ГГц 5 Гвыб/с MSO4104B

Цифровой осциллограф смешанных сигналов Tektronix MSO4104B предназначен для анализа аналоговых и цифровых сигналов. Прибор оснащен 4 аналоговыми и 16 цифровыми каналами, обеспечивая полосу пропускания 1 ГГц и максимальную частоту дискретизации до 5 Гвыб/с по всем каналам. Длина записи составляет 20 миллионов точек.

Модель MSO4104B подходит для проектирования и отладки устройств со смешанными сигналами, позволяя проводить коррелированный по времени анализ данных. Управление Wave Inspector упрощает навигацию и поиск данных. Прибор поддерживает 41 вид автоматических измерений, быстрое преобразование Фурье (БПФ) и построение гистограмм.

Осциллограф имеет яркий цветной дисплей XGA с диагональю 10,4 дюйма (264 мм). Интерфейс TekVPI обеспечивает совместимость с активными, дифференциальными и токовыми пробниками. Дополнительные возможности включают анализ источников питания, тестирование по маске и анализ видеосигналов.

Для подключения к внешним устройствам предусмотрены интерфейсы USB 2.0 (4 шт.), Ethernet 10/100/1000 и видеовыход. Прибор обеспечивает скорость захвата более 50 000 осциллограмм в секунду, что позволяет эффективно выявлять редкие события.

• 4 аналоговых канала и 16 цифровых каналов (серия MSO);
• Длина записи до 20 миллионов точек по всем каналам;
• Максимальная скорость захвата >50 000 осциллограмм в секунду;
• Органы управления Wave Inspector для навигации и автоматического поиска данных;
• 41 вид автоматических измерений, построение гистограмм и быстрое преобразование Фурье (БПФ);
• Автоматический запуск, декодирование и поиск по сигналам параллельных шин;
• Независимая настройка порогов для каждого цифрового канала;
• Режим высокоскоростного захвата MagniVu обеспечивает разрешение по времени для цифровых каналов 60,6 пс;
• Интерфейс пробников TekVPI поддерживает активные, дифференциальные и токовые пробники;
• Яркий цветной дисплей XGA с диагональю 10,4 дюйма (264 мм);
• Дополнительные опции: анализ источников питания, тестирование по маске, анализ видеосигналов.
