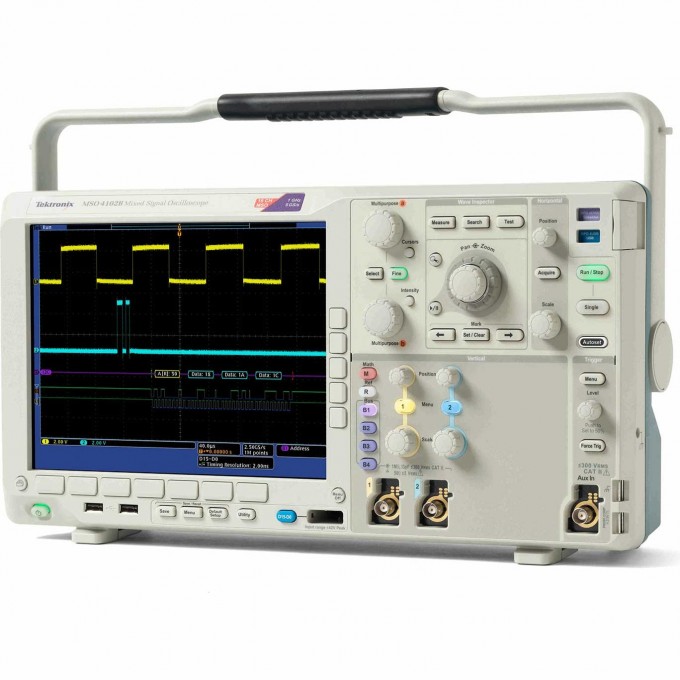

Осциллограф цифровой смешанных сигналов TEKTRONIX 1 ГГц, 2 аналоговых + 16 цифровых каналов MSO4102B-L

Осциллограф Tektronix MSO4102B-L представляет собой цифровой прибор смешанных сигналов (MSO) с двумя аналоговыми и шестнадцатью цифровыми каналами. Устройство обеспечивает полосу пропускания 1 ГГц и максимальную частоту дискретизации до 5 Гвыб/с по всем каналам. Скорость захвата сигнала превышает 50 000 осциллограмм в секунду.

Прибор предназначен для проектирования и отладки устройств со смешанными сигналами. Он поддерживает длинную запись до 20 миллионов точек и обеспечивает высокую точность измерений. Осциллограф оснащен интуитивно понятными органами управления Wave Inspector для навигации и включает широкий набор автоматических измерений, таких как БПФ и гистограммы. Поддерживается опциональное декодирование большинства последовательных шин.

Модель MSO4102B-L подходит для инженеров и разработчиков, работающих с комплексными электронными системами. Прибор позволяет проводить многоканальную синхронизацию по времени установки и удержания. Режим высокоскоростного захвата MagniVu обеспечивает разрешение по времени для цифровых каналов 60,6 пс. Интерфейс пробников TekVPI совместим с активными, дифференциальными и токовыми пробниками.

Осциллограф оснащен ярким цветным дисплеем XGA с диагональю 10,4 дюйма (264 мм). Для подключения предусмотрены интерфейсы USB 2.0 (4 шт.), Ethernet 10/100/1000 и видеовыход. Доступны дополнительные опции, включая анализ источников питания, тестирование по маске и анализ видеосигналов.

• Длина записи до 20 миллионов точек по всем каналам;
• Максимальная скорость захвата более 50 000 осциллограмм в секунду;
• Органы управления Wave Inspector для навигации и автоматизированного поиска данных;
• 41 вид автоматических измерений, построение гистограмм и быстрое преобразование Фурье (БПФ);
• Автоматический запуск, декодирование и поиск по сигналам параллельных шин;
• Многоканальная синхронизация по времени установки и удержания;
• Режим высокоскоростного захвата MagniVu обеспечивает разрешение по времени для цифровых каналов 60,6 пс;
• Интерфейс пробников TekVPI поддерживает активные, дифференциальные и токовые пробники;
• Яркий цветной дисплей XGA с диагональю 10,4 дюйма (264 мм);
• Дополнительные опции: анализ источников питания, тестирование по маске, анализ видеосигналов.
