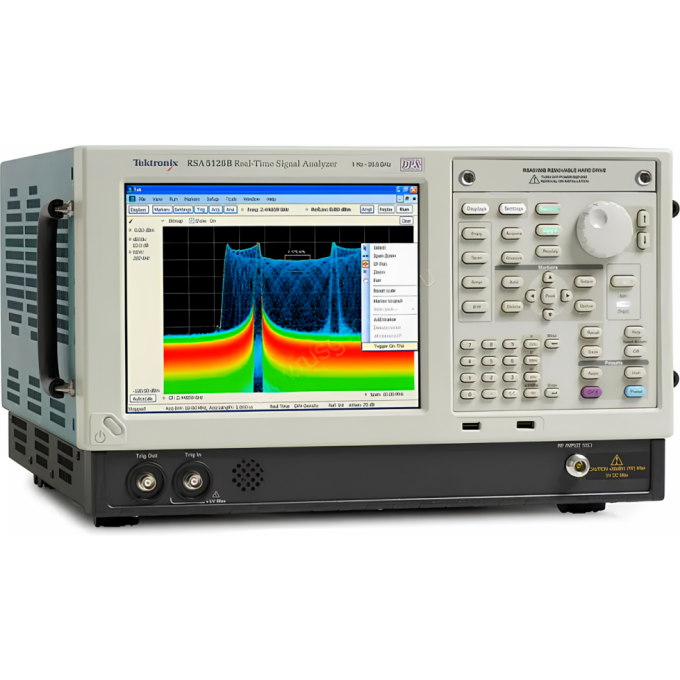

Цифровой анализатор спектра реального времени TEKTRONIX 1 Гц - 6.2 ГГц RSA5106B

Анализатор спектра Tektronix RSA5106B представляет собой высокопроизводительное цифровое устройство реального времени, разработанное для точного определения параметров сигналов, подавления помех и управления спектром в сложных беспроводных средах, включая стандарт WLAN 802.11ac. Прибор предназначен для использования в разработке радаров и широкополосного коммуникационного оборудования.

Устройство обладает широкой полосой захвата среди анализаторов среднего класса, работающих в реальном времени, достигающей до 165 МГц. Технология DPX обеспечивает высокую скорость захвата спектрограмм (до 390 тыс. в секунду) и расширенные функции запуска, что позволяет обнаруживать и анализировать кратковременные и нестационарные РЧ-события. Анализатор способен регистрировать спектры событий со 100% вероятностью от 2,7 мкс.

Tektronix RSA5106B характеризуется ультранизким уровнем собственных шумов (DANL) до -167 дБм/Гц при 1 ГГц с предусилителем и фазовым шумом до -150 дБн/Гц при 10 кГц. Динамический диапазон прибора составляет 75 дБн. Встроенный ПК обеспечивает обработку и управление данными, а также поддерживает анализ импульсных сигналов в стандартной комплектации. Интерфейсы включают GPIB, LAN и USB 2.0.

Прибор оснащен памятью объемом 1 Гб с возможностью расширения до 4 Гб. Максимальный входной уровень составляет +30 дБм. Дополнительно доступны опциональные пакеты для векторного анализа сигналов, включая поддержку цифровых и аналоговых модуляций (3G, WLAN, WiMAX, APCO Pro25).

• Технология DPX для захвата и анализа нестационарных спектров (до 390 тыс. спектрограмм в секунду);
• Полоса захвата до 165 МГц среди анализаторов реального времени среднего класса;
• Регистрация спектров событий со 100% вероятностью от 2,7 мкс;
• Расширенные функции запуска, включая запуск по плотности, по временным параметрам, по частотной маске (опции) и ранту;
• Режим векторного анализатора сигналов (опциональные пакеты поддержки цифровых и аналоговых модуляций: 3G, WLAN, WiMAX, APCO Pro25 и т.д.);
• Ультранизкий уровень собственных шумов (DANL) и фазового шума;
• Встроенный ПК для обработки и управления данными;
• Анализ импульсных сигналов (стандартно).
