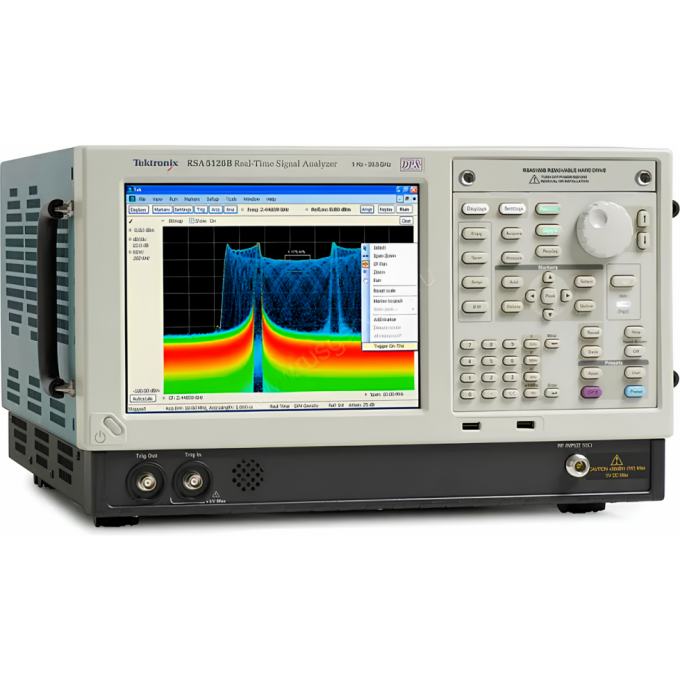

Анализатор спектра цифровой в реальном времени Tektronix RSA5126B

Анализатор спектра Tektronix RSA5126B представляет собой цифровой анализатор спектра реального времени. Устройство предназначено для управления спектром с радиолокационным оповещением, а также для обнаружения и устранения неполадок при разработке РЧ-компонентов и систем. Модель относится к среднему классу анализаторов, обладая параметрами производительности в широком РЧ-диапазоне и шириной пропускания до 165 МГц.

Прибор использует технологию DPX четвертого поколения, которая обеспечивает достоверность замеров и расширенный динамический диапазон для спектральных анализов. Это позволяет выявлять особенности сигналов и кратковременные переходные процессы. Устройство имеет полосу пропускания в реальном времени до 165 МГц и обеспечивает перехват событий со 100% вероятностью от 2,7 мкс. Динамический диапазон составляет 75 дБн, а минимальный средний уровень шума — -154 дБм/Гц.

Анализатор спектра Tektronix RSA5126B применяется в радиосвязи, спутниковой связи, радиолокации и диагностике электромагнитных помех. Он оснащен расширенными возможностями системы запуска для выявления аномалий и обеспечивает синхронизацию перекрестного типа между отдельными приборами. Прибор поддерживает автоматическое измерение параметров, регистрацию импульсов и корреляцию по временным параметрам.

Максимальный входной уровень прибора составляет +30 дБм, а опорный уровень варьируется от -170 дБм до +50 дБм. Абсолютная погрешность измерения уровня составляет от 0,3 дБ. Масса устройства — 29 кг.

• Параметры производительности для РЧ-диапазона;
• Использование технологии DPX четвертого поколения для достоверности замеров и широкого динамического диапазона;
• Управление спектром, включая обнаружение помех и сигналов от неизвестных источников;
• Ширина пропускания в реальном времени до 165 МГц;
• Расширенные возможности системы запуска для выявления аномалий;
• Синхронизация перекрестного типа между отдельными приборами;
• Автоматическое измерение параметров, регистрация импульсов и корреляция по временным параметрам;
• Применение в радиосвязи, спутниковой связи, радиолокации и диагностике электромагнитных помех.
