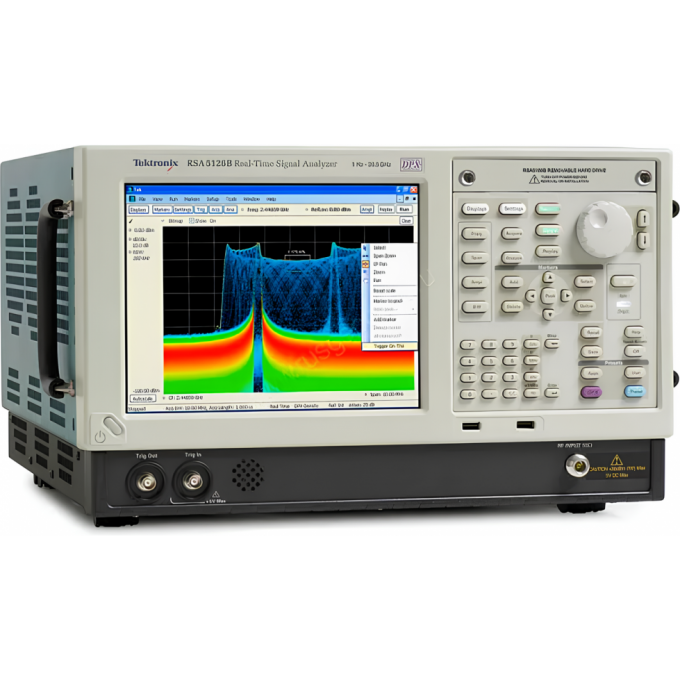

Анализатор спектра цифровой в реальном времени TEKTRONIX RSA5103B
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Анализатор спектра Tektronix RSA5103B представляет собой высокопроизводительный цифровой прибор реального времени, предназначенный для измерения параметров периодических и однократных сигналов. Он применяется при разработке, монтаже и эксплуатации радиоэлектронных систем и телекоммуникационного оборудования. Прибор обеспечивает непрерывный анализ сигналов в диапазоне частот от 1 Гц до 3 ГГц с полосой пропускания в реальном времени до 165 МГц.
Принцип работы анализатора основан на быстром преобразовании Фурье (БПФ), что обеспечивает непрерывный анализ сигналов и отображение измерительной информации как в спектральной, так и во временной области. RSA5103B поддерживает работу с аналоговой и цифровой модуляцией. Режим синхронизации по маске позволяет регистрировать случайные импульсные помехи и однократные события с перехватом событий со 100% вероятностью от 2,7 мкс.
Анализатор Tektronix RSA5103B оснащен интерфейсами GPIB, LAN, USB 2.0 для подключения к внешним устройствам. Операционная система Windows XP обеспечивает гибкое управление и мультидоменный анализ. Функциональность прибора может быть расширена за счет дополнительных опций, таких как картографирование зон покрытия (MAP) и высокостабильный опорный генератор (PFR), а также опциональный предварительный усилитель для повышения чувствительности измерений.
Прибор имеет динамический диапазон 75 дБн и минимальный средний уровень шума -154 дБм/Гц. Фазовый шум составляет -137 дБн/Гц (2 ГГц, 1 МГц отстройка), а максимальный входной уровень достигает +30 дБм. Абсолютная погрешность измерения уровня составляет от 0,3 дБ.
• Режим реального времени: непрерывный анализ сигналов с одновременным отображением в спектральной и временной областях;
• Режим синхронизации по маске для регистрации однократных сигналов и случайных импульсных помех;
• Расширяемость функциональности за счет дополнительных опций (например, картографирование зон покрытия MAP и высокостабильный опорный генератор PFR);
• Наличие опционального предварительного усилителя для повышения чувствительности измерений;
• Поддержка работы с аналоговой и цифровой модуляцией;
• Операционная система Windows XP обеспечивает гибкое управление и мультидоменный анализ;
• Расширенные возможности запуска и бесперебойный сбор данных.
