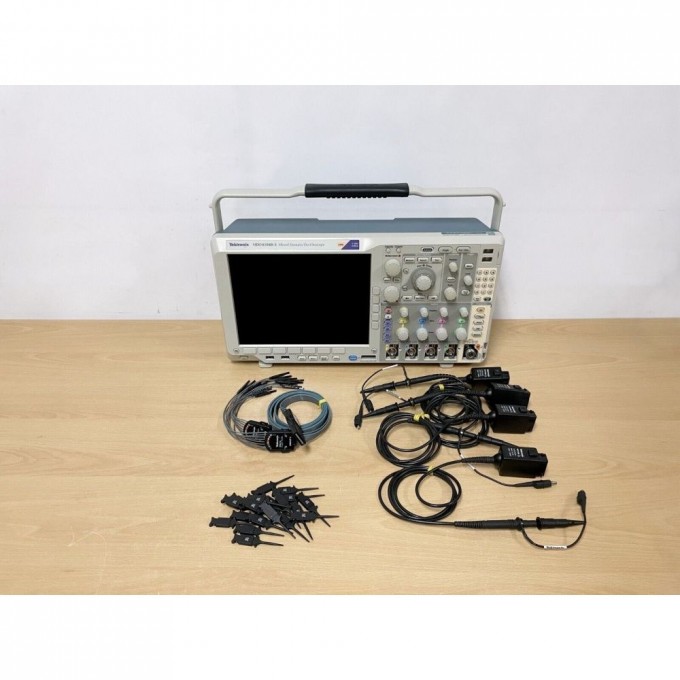

Осциллограф цифровой смешанных сигналов TEKTRONIX MDO4104B-6

Осциллограф Tektronix MDO4104B-6 представляет собой цифровой четырехканальный прибор смешанных сигналов (MSO), который объединяет функции классического осциллографа, логического анализатора и полнофункционального анализатора спектра. Устройство обеспечивает коррелированный по времени захват аналоговых, цифровых и радиочастотных (РЧ) сигналов, что позволяет проводить комплексный анализ в одном приборе. Модель оснащена ярким цветным дисплеем XGA размером 264 мм (10,4 дюйма).

Прибор обладает полосой пропускания 1 ГГц для аналоговых каналов и диапазоном РЧ анализатора спектра от 9 кГц до 6 ГГц. Максимальная частота дискретизации составляет 5 ГГц. Для цифровых каналов предусмотрен режим высокоскоростного захвата MagniVu, обеспечивающий разрешение по времени 60,6 пс. Интерфейсы включают USB 2.0 (4 шт.), Ethernet 10/100/1000 и видеовыход.

Tektronix MDO4104B-6 предназначен для инженеров и разработчиков, которым требуется комплексное решение для отладки и анализа систем, содержащих аналоговые, цифровые и радиочастотные компоненты. Он подходит для тестирования и диагностики в различных областях, включая разработку встроенных систем, радиоэлектронику и телекоммуникации. Специализированные органы управления на передней панели упрощают работу со спектральным анализом.

В стандартную комплектацию входят пассивные пробники с низкой входной емкостью. Поддерживается дополнительное программное обеспечение для анализа источников питания и тестирования по маске, а также расширенные возможности запуска, декодирования и поиска для сигналов последовательных шин (опции). Масса прибора составляет 5 кг.

• Интегрированный анализатор спектра с диапазоном частот от 9 кГц до 6 ГГц;
• Коррелированный по времени захват и анализ аналоговых, цифровых и РЧ сигналов;
• Панель управления Wave Inspector для навигации по коррелированным по времени данным;
• Режим высокоскоростного захвата MagniVu для цифровых каналов;
• Специализированные органы управления на передней панели для спектрального анализа;
• Автоматический пиковый маркер для определения частоты и амплитуды пиков спектра;
• Режим спектрограмм для визуального контроля и анализа медленно изменяющихся событий;
• Запуск по уровню мощности в РЧ канале и возможность проведения РЧ анализа автономно;
• Расширенные возможности запуска, декодирования и поиска для сигналов последовательных шин (опции);
• Поддержка дополнительного программного обеспечения: анализ источников питания, тестирование по маске;
• Пассивные пробники с низкой входной емкостью в стандартной комплектации.
