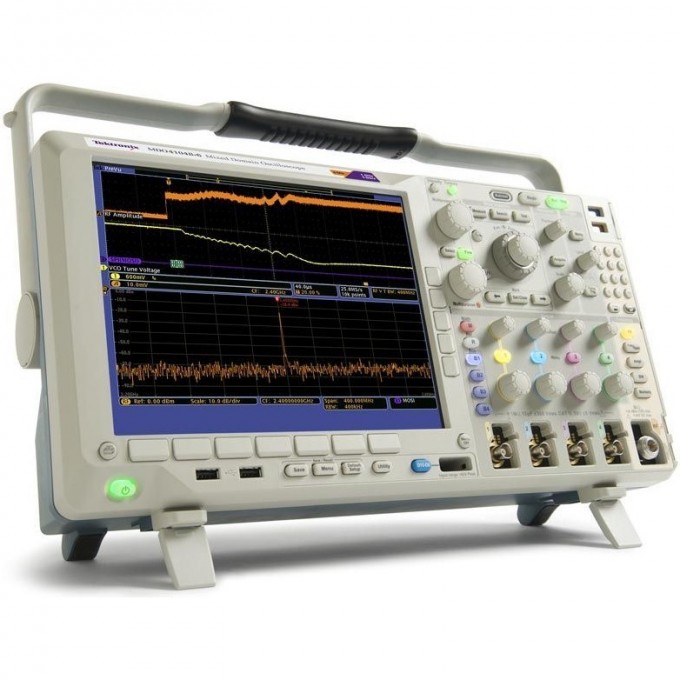

Осциллограф цифровой смешанных сигналов TEKTRONIX четырехканальный 500 МГц MDO4054B-3

Осциллограф Tektronix MDO4054B-3 представляет собой цифровой прибор смешанных сигналов (MSO) с четырьмя аналоговыми каналами и полосой пропускания 500 МГц. Он объединяет функции классического осциллографа, логического анализатора и полнофункционального анализатора спектра. Устройство предназначено для анализа аналоговых, цифровых и радиочастотных (РЧ) сигналов с возможностью коррелированного по времени захвата.

Прибор оснащен ярким цветным дисплеем XGA диагональю 264 мм (10,4 дюйма) и поддерживает режим высокоскоростного захвата MagniVu для цифровых каналов, обеспечивая разрешение по времени до 60,6 пс. Интегрированный анализатор спектра работает в диапазоне частот от 9 кГц до 3 ГГц. Максимальная частота дискретизации составляет 2,5 ГГц. Для подключения предусмотрены четыре порта USB 2.0, Ethernet 10/100/1000 и видеовыход.

Tektronix MDO4054B-3 подходит для разработчиков электроники, инженеров-исследователей и специалистов по отладке, которым требуется комплексный анализ различных типов сигналов. Возможность одновременного анализа аналоговых, цифровых и РЧ сигналов делает его универсальным инструментом для решения сложных задач в области электроники и телекоммуникаций. Специализированные органы управления на передней панели упрощают работу со спектральным анализом.

В стандартную комплектацию входят пассивные пробники с низкой входной емкостью. Поддерживается дополнительное программное обеспечение для анализа источников питания и тестирования по маске. Прибор имеет массу 5 кг.

• Интегрированный анализатор спектра с диапазоном частот от 9 кГц до 3 ГГц;
• Коррелированный по времени захват и анализ аналоговых, цифровых и РЧ сигналов;
• Панель управления Wave Inspector для навигации по коррелированным по времени данным;
• Режим высокоскоростного захвата MagniVu для цифровых каналов;
• Специализированные органы управления на передней панели для спектрального анализа;
• Автоматический пиковый маркер для определения частоты и амплитуды пиков спектра;
• Режим спектрограмм для визуального контроля и анализа медленно изменяющихся событий;
• Запуск по уровню мощности в РЧ канале и возможность проведения РЧ анализа автономно;
• Расширенные возможности запуска, декодирования и поиска для сигналов последовательных шин (опции);
• Поддержка дополнительного программного обеспечения: анализ источников питания, тестирование по маске;
• Пассивные пробники с низкой входной емкостью в стандартной комплектации.
