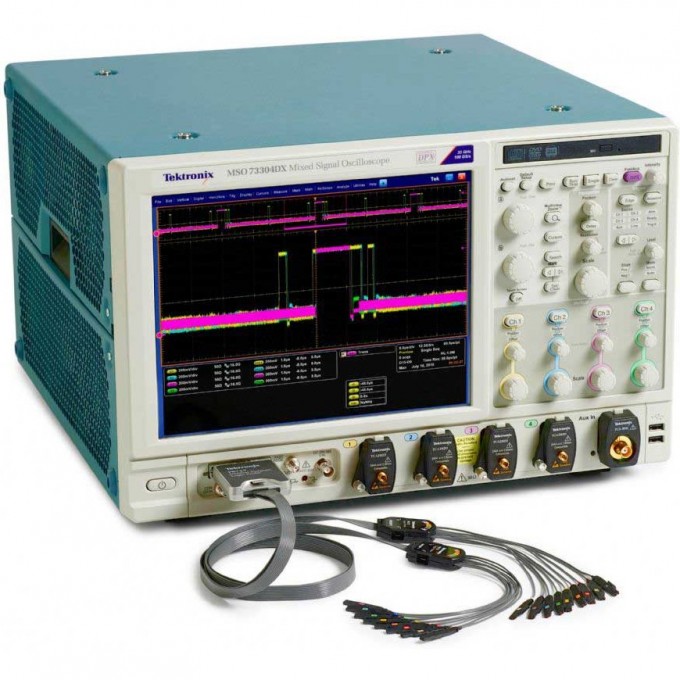

Осциллограф цифровой смешанных сигналов TEKTRONIX с полосой пропускания 23 ГГц MSO72304DX
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Осциллограф Tektronix MSO72304DX представляет собой цифровой прибор смешанных сигналов (MSO) с четырьмя аналоговыми и шестнадцатью логическими каналами. Устройство обладает ультраширокой полосой пропускания 23 ГГц и максимальной частотой дискретизации до 100 ГГц. Предназначен для комплексного, коррелированного по времени анализа аналоговых и цифровых сигналов в высокоскоростных системах.
Прибор оснащен 16 логическими каналами с высоким разрешением по времени (80 пс). Высокая скорость обновления экрана, достигающая 300 000 осц./сек., в сочетании с технологией Pinpoint, обеспечивает эффективный захват и запуск, позволяя детально исследовать редкие и сложные высокоскоростные события. Поддерживает обширный набор опциональных приложений для анализа джиттера, глазковых диаграмм и шин памяти DDR.
Осциллограф Tektronix MSO72304DX подходит для инженеров-разработчиков, занимающихся проектированием и отладкой высокоскоростных электронных систем, телекоммуникационного оборудования, а также для исследователей в области электроники. Его функциональность позволяет проводить точные измерения и анализ сложных сигналов, что критически важно для обеспечения стабильной работы современных устройств.
Устройство оснащено сенсорным TFT-дисплеем диагональю 30,7 см с разрешением 1024×768 пикселей. Для подключения предусмотрены интерфейсы USB, LAN и GPIB. Масса прибора составляет 24 кг.
• Технология iCapture – одно подключение для аналоговых и цифровых сигналов;
• Расширенная синхронизация (включая ТВ-синхронизацию);
• Автоматические (до 53 параметров), курсорные измерения и гистограммы;
• Измерение джиттера и анализ характеристик глазковых диаграмм;
• Технология Pinpoint обеспечивает максимальную гибкость и эффективность запуска;
• Поддержка опциональных приложений: векторного анализа сигналов SignalVu, анализатор протоколов, измерение и анализ источников питания, анализ шин памяти DDR;
• Интерфейс подключения пробников TekConnect;
• Вывод данных на печать;
• Выход для внешнего монитора.
