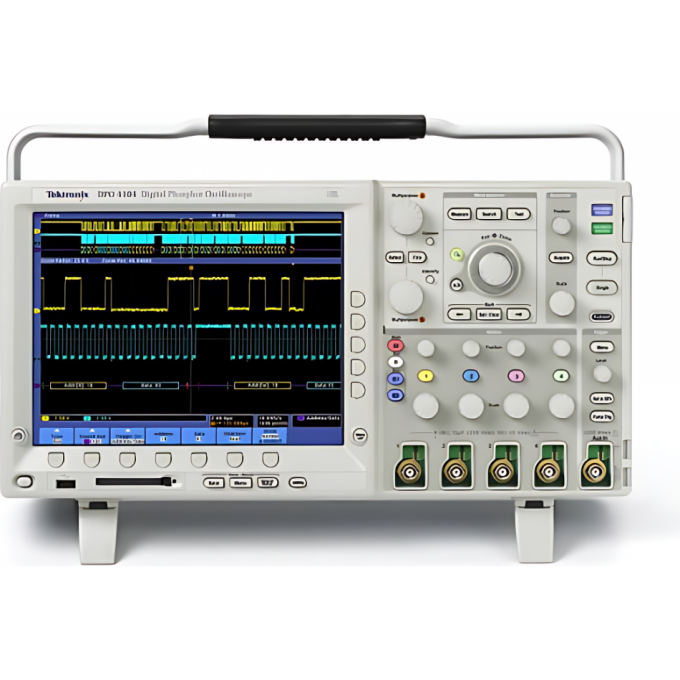

Осциллограф цифровой четырехканальный TEKTRONIX с полосой пропускания 100 МГц и частотой дискретизации 5 Гвыб/с DPO4104B-L

Цифровой четырехканальный осциллограф Tektronix DPO4104B-L представляет собой высокопроизводительный прибор для анализа электронных сигналов. Он обладает полосой пропускания 100 МГц и максимальной частотой дискретизации до 5 Гвыб/с по всем четырем каналам. Устройство предназначено для захвата, визуализации и анализа сложных сигналов.

Осциллограф оснащен цветным TFT XGA дисплеем размером 264 мм (10,4 дюйма), обеспечивающим четкое отображение осциллограмм. Инновационные органы управления Wave Inspector упрощают навигацию по длинным записям до 20 млн точек. Интерфейс пробников TekVPI поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона, что повышает точность измерений.

Прибор подходит для инженеров-разработчиков, исследователей и специалистов по обслуживанию, которым требуется точный анализ многоканальных сигналов. Он может использоваться в различных областях, включая разработку электроники, тестирование и отладку систем, а также в образовательных целях.

В стандартную комплектацию входят пассивные пробники с низкой входной емкостью (менее 4 пФ). Осциллограф поддерживает 41 вид автоматических измерений, построение гистограмм и Быстрое преобразование Фурье (БФП). Для подключения предусмотрены интерфейсы USB 2.0, Ethernet и видеовыход.

• Максимальная скорость захвата входного сигнала свыше 50 000 осциллограмм в секунду;
• Органы управления Wave Inspector для навигации и поиска данных;
• Интерфейс пробников TekVPI с автоматическим выбором диапазона и единиц измерения;
• Пассивные пробники с низкой входной емкостью (менее 4 пФ) в стандартной комплектации;
• 41 вид автоматических измерений, построение гистограмм и Быстрое преобразование Фурье (БФП);
• Расширенный набор функций запуска, включая синхронизацию по сигналам параллельных шин;
• Дополнительные опции для запуска, декодирования и анализа сигналов последовательных шин (I2C, SPI, USB, CAN, RS-232 и др.).
