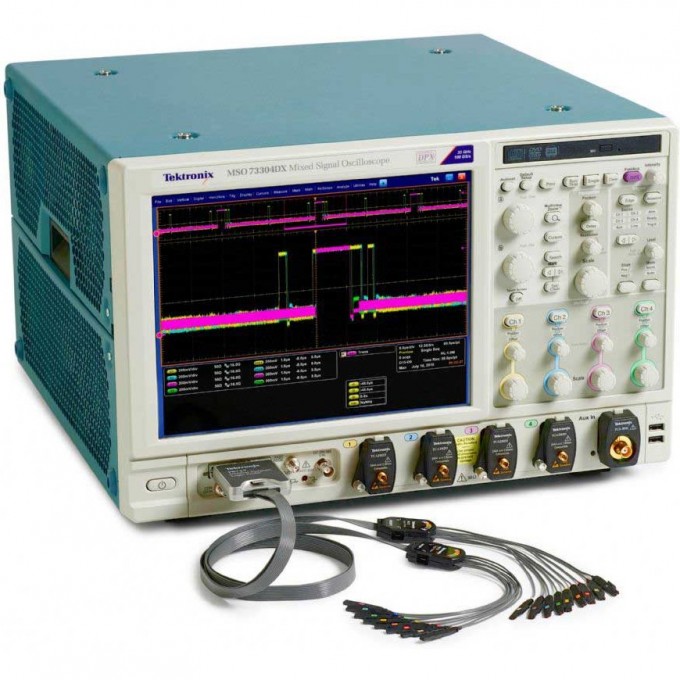

Осциллограф цифровой смешанных сигналов TEKTRONIX 4-канальный 33 ГГц MSO73304DX
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Осциллограф Tektronix MSO73304DX представляет собой цифровой четырехканальный прибор смешанных сигналов (MSO). Он обеспечивает ультраширокую полосу пропускания до 33 ГГц и максимальную частоту дискретизации до 100 ГГц. Устройство оснащено 16 логическими каналами с разрешением по времени 80 пс, что позволяет проводить коррелированный анализ аналоговых и цифровых сигналов в высокоскоростных системах.
Прибор поддерживает скорость обновления экрана до 300 000 осц./сек. и использует технологию Pinpoint для эффективного захвата и запуска, что способствует детальному изучению редких и сложных высокоскоростных событий. Он также поддерживает опциональные приложения для анализа джиттера, глазковых диаграмм и шин памяти DDR.
Интеграция технологии iCapture позволяет использовать одно подключение для одновременной работы с аналоговыми и цифровыми сигналами. Осциллограф предлагает расширенные функции синхронизации, включая ТВ-синхронизацию, а также автоматические (до 53 параметров) и курсорные измерения, и гистограммы. Подключение пробников осуществляется через интерфейс TekConnect.
Устройство оснащено сенсорным TFT-дисплеем диагональю 30,7 см с разрешением 1024×768 пикселей. Для подключения к внешним устройствам предусмотрены интерфейсы USB, LAN и GPIB. Осциллограф имеет возможность вывода данных на печать и подключения внешнего монитора.
• Скорость обновления экрана до 300 000 осц./сек.;
• 16 логических каналов с разрешением по времени 80 пс для отладки цифровых и аналоговых схем;
• Технология iCapture – одно подключение для аналоговых и цифровых сигналов;
• Расширенная синхронизация (включая ТВ-синхронизацию);
• Автоматические (до 53 параметров), курсорные измерения и гистограммы;
• Измерение джиттера и анализ характеристик глазковых диаграмм;
• Технология Pinpoint обеспечивает максимальную гибкость и эффективность запуска;
• Поддержка опциональных приложений: векторного анализа сигналов SignalVu, анализатор протоколов, измерение и анализ источников питания, анализ шин памяти DDR;
• Интерфейс подключения пробников TekConnect;
• Вывод данных на печать;
• Выход для внешнего монитора.
