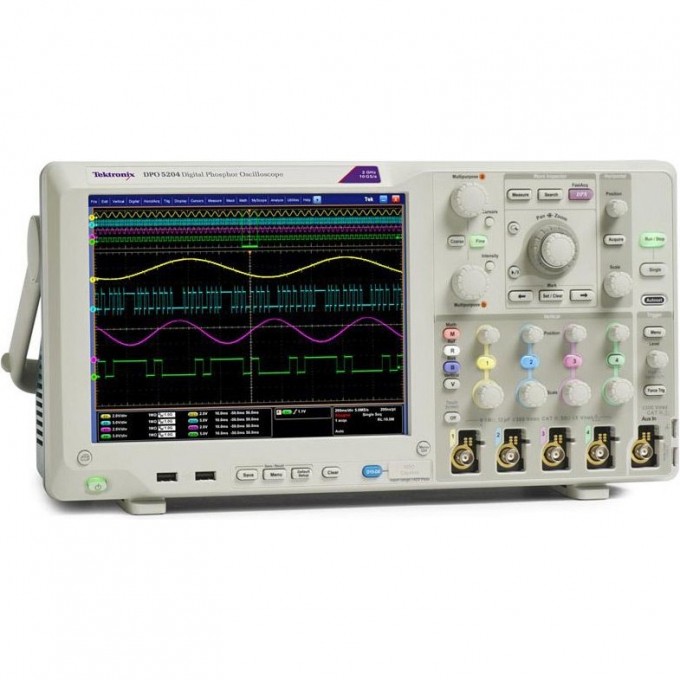

Осциллограф цифровой четырехканальный TEKTRONIX 1 ГГц 10 ГГц DPO5104B

Цифровой четырехканальный осциллограф Tektronix DPO5104B представляет собой высокопроизводительный измерительный прибор. Он обладает полосой пропускания 1 ГГц и максимальной частотой дискретизации до 10 ГГц при объединении каналов, что обеспечивает точное и детальное измерение сигналов. Прибор предназначен для анализа сложных электронных схем и систем.

Осциллограф оснащен сенсорным TFT-дисплеем с диагональю 26,4 см и разрешением 1024×768 пикселей, что обеспечивает удобство работы и четкое отображение данных. Устройство поддерживает 53 вида автоматических измерений, курсорные измерения и гистограммы. Входное сопротивление составляет 50 Ом или 1 МОм, а разрядность АЦП — 8 бит. Максимальный объем памяти может быть расширен до 250 МБ.

Tektronix DPO5104B подходит для инженеров-разработчиков, исследователей и специалистов по тестированию, которым требуется высокая точность и широкий функционал для отладки и анализа электронных устройств. Расширенные функции синхронизации, включая ТВ, длительность, глитч, рант, логическую синхронизацию, а также синхронизацию по установке/удержанию, позволяют эффективно работать с различными типами сигналов. Интерфейсы USB и LAN обеспечивают гибкость подключения и передачи данных.

Прибор поддерживает интерфейс подключения пробников TekVPI и имеет опции для анализа протоколов и источников питания, что расширяет его применимость в специализированных задачах. Масса устройства составляет 6,7 кг.

• Расширенная синхронизация (ТВ, длительность, глитч, рант, логическая, установка/удержание);
• 53 вида автоматических измерений, курсорные измерения и гистограммы;
• Измерение джиттера и анализ характеристик глазковых диаграмм;
• Интерфейс подключения пробников TekVPI;
• Опции анализа протоколов и источников питания.
