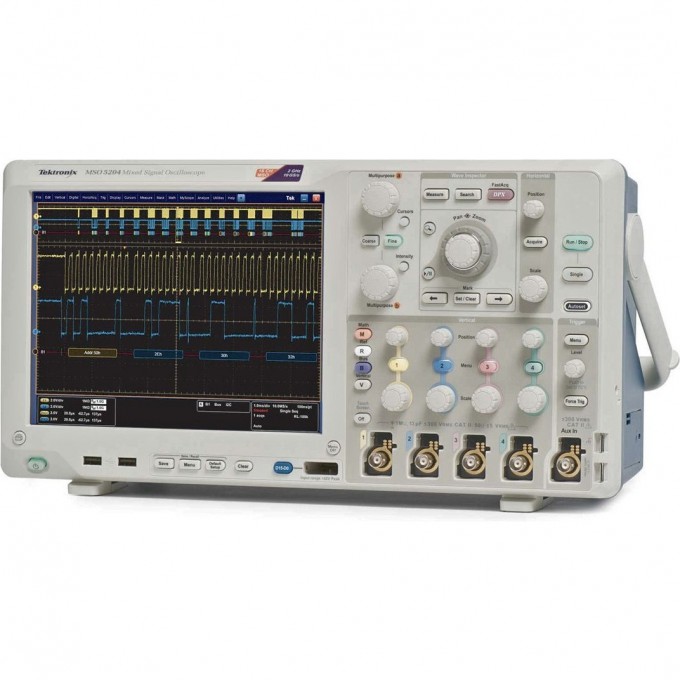

Осциллограф смешанных сигналов цифровой TEKTRONIX 4 канала 1 ГГц 5 ГГц дискретизация MSO5104B

Цифровой осциллограф смешанных сигналов Tektronix MSO5104B оснащен четырьмя аналоговыми каналами и 16 логическими каналами. Прибор характеризуется полосой пропускания 1 ГГц и максимальной частотой дискретизации 5 ГГц. Объем памяти составляет до 50 МБ. Устройство оборудовано сенсорным TFT-дисплеем с диагональю 26,4 см (10,4 дюйма) и разрешением 1024×768 пикселей.

Осциллограф MSO5104B обеспечивает скорость обновления экрана до 250 000 осциллограмм в секунду. Поддерживаются расширенные функции синхронизации, включая ТВ-синхронизацию. Доступны автоматические измерения (до 53 параметров), курсорные измерения и гистограммы. Прибор позволяет проводить измерение джиттера и анализ характеристик глазковых диаграмм. Интерфейс TekVPI упрощает подключение и настройку пробников.

Благодаря сочетанию высокой полосы пропускания, частоты дискретизации и большого объема памяти, MSO5104B подходит для отладки сложных высокоскоростных систем. Дополнительные возможности включают опциональный анализ протоколов и измерение источников питания. Интерфейсы подключения включают USB и LAN, с возможностью опционального подключения GPIB. Чувствительность прибора составляет 1 мВ/дел.

Осциллограф Tektronix MSO5104B предназначен для инженеров и разработчиков, работающих с высокочастотными сигналами и цифровыми схемами, требующими детального анализа и отладки. Он позволяет проводить комплексные измерения и анализ смешанных сигналов, обеспечивая вывод данных на печать и подключение внешнего монитора.

• Чувствительность 1 мВ/дел.;
• Скорость обновления экрана до 250 000 осц./сек.;
• Расширенная синхронизация (включая ТВ-синхронизацию);
• Автоматические (до 53 параметров), курсорные измерения и гистограммы;
• Измерение джиттера и анализ характеристик глазковых диаграмм;
• Интерфейс подключения пробников TekVPI;
• Вывод данных на печать;
• Выход для внешнего монитора;
• Анализ смешанных сигналов (16 логических каналов);
• Опция - анализатор протоколов;
• Опция - измерение и анализ источников питания.
