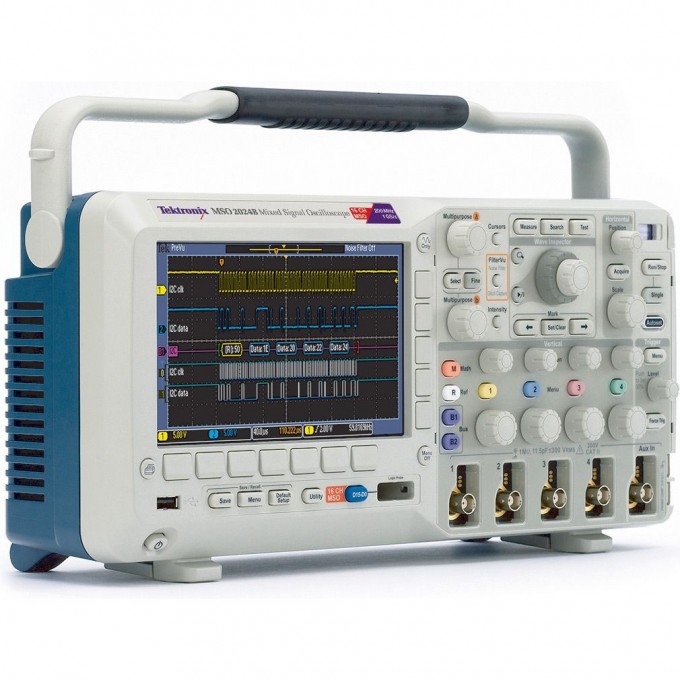

Осциллограф цифровой смешанных сигналов TEKTRONIX 4 канала 70 МГц 1 ГГц MSO2004B

Цифровой осциллограф Tektronix MSO2004B представляет собой прибор смешанных сигналов (MSO) с четырьмя аналоговыми каналами. Он оснащен встроенным логическим анализатором на 16 цифровых каналов, что позволяет одновременно производить захват и анализ как аналоговых, так и цифровых сигналов. Устройство обладает полосой пропускания 70 МГц и максимальной частотой дискретизации до 1 ГГц.

Осциллограф MSO2004B имеет 8-битный аналого-цифровой преобразователь и максимальный объем памяти 1 МБ. Сопротивление входа составляет 1 МОм. Отображение информации осуществляется на цветном TFT-дисплее с диагональю 17,8 см (7 дюймов) и разрешением 480×234 пикселей.

Благодаря наличию логического анализатора, расширенным функциям синхронизации и возможности опционального декодирования последовательных шин, MSO2004B является инструментом для отладки встраиваемых систем. Прибор поддерживает автоматические (до 29 параметров) и курсорные измерения, а также математические функции, включая быстрое преобразование Фурье (БПФ) и перестраиваемый фильтр низких частот FilterVu.

Для подключения к внешним устройствам предусмотрен интерфейс USB, а также опциональные интерфейсы GPIB и LAN. Осциллограф имеет массу 3,13 кг. Подключение пробников осуществляется через интерфейс TekVPI. Дополнительные опции включают синхронизацию и декодирование сигналов, а также выход для внешнего монитора (VGA).

• Логический анализатор;
• Скорость обновления экрана до 5000 осц./сек;
• Расширенная синхронизация (включая ТВ-синхронизацию);
• Автоматические (до 29 параметров) и курсорные измерения;
• Математические функции, Быстрое преобразование Фурье (БПФ);
• Перестраиваемый фильтр низких частот FilterVu;
• Вывод данных на печать;
• Интерфейс подключения пробников TekVPI;
• Опция - синхронизация и декодирование сигналов;
• Опция - выход для внешнего монитора (VGA).
