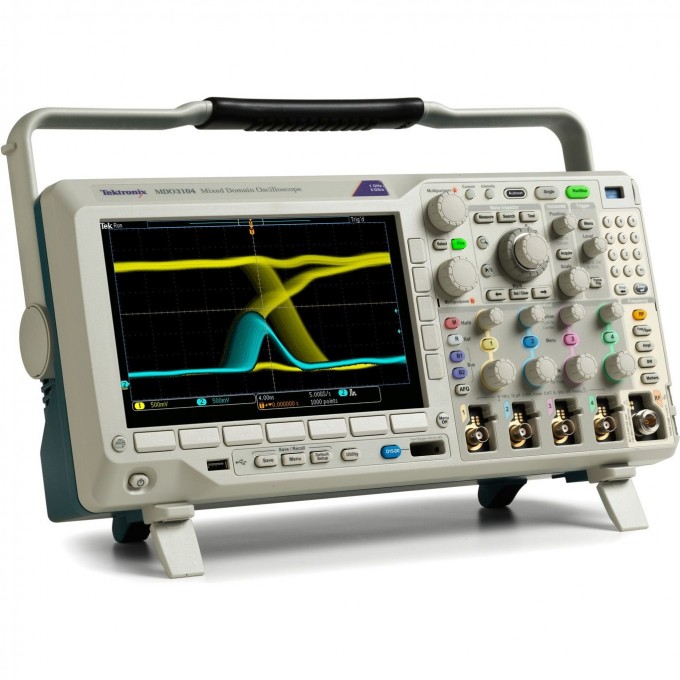

Осциллограф цифровой TEKTRONIX четырехканальный 1 ГГц MDO3104

Цифровой осциллограф Tektronix MDO3104 представляет собой четырехканальный прибор, предназначенный для комплексного анализа сигналов. Он обладает полосой пропускания 1 ГГц и максимальной частотой дискретизации до 5 ГГц. Устройство оснащено 8-битным АЦП и обеспечивает чувствительность 1 мВ/дел. Максимальный объем памяти составляет 10 МБ.

Прибор оснащен TFT-дисплеем размером 22,9 см (9 дюймов) с разрешением 800×480 пикселей. Поддерживается высокая скорость захвата осциллограмм до 280 000 осц./с, что способствует обнаружению аномалий сигнала. Интерфейсы включают USB и LAN, с возможностью опционального подключения GPIB. Сопротивление входа может быть установлено на 1 МОм, 50 Ом или 75 Ом.

Tektronix MDO3104 подходит для инженеров и разработчиков, которым требуется точный анализ многоканальных сигналов в различных приложениях, включая разработку электроники, тестирование и отладку. Опционально доступны функции интегрированного анализатора спектра, генератора сигналов, логического анализатора и анализатора протоколов, что расширяет возможности применения прибора.

Прибор поддерживает автоматические измерения до 33 параметров, а также курсорные измерения и гистограммы. Для подключения пробников используется интерфейс TekVPI. Предусмотрена функция вывода данных на печать. Масса устройства составляет 4,2 кг.

• Интегрированный анализатор спектра (опционально до 3 ГГц);
• Поддержка опциональных приложений: генератор сигналов произвольной формы и стандартных функций, логический анализатор, анализатор протоколов и последовательных шин, цифровой вольтметр;
• Автоматические (до 33 параметров) и курсорные измерения, гистограммы;
• Интерфейс подключения пробников TekVPI;
• Вывод данных на печать.
