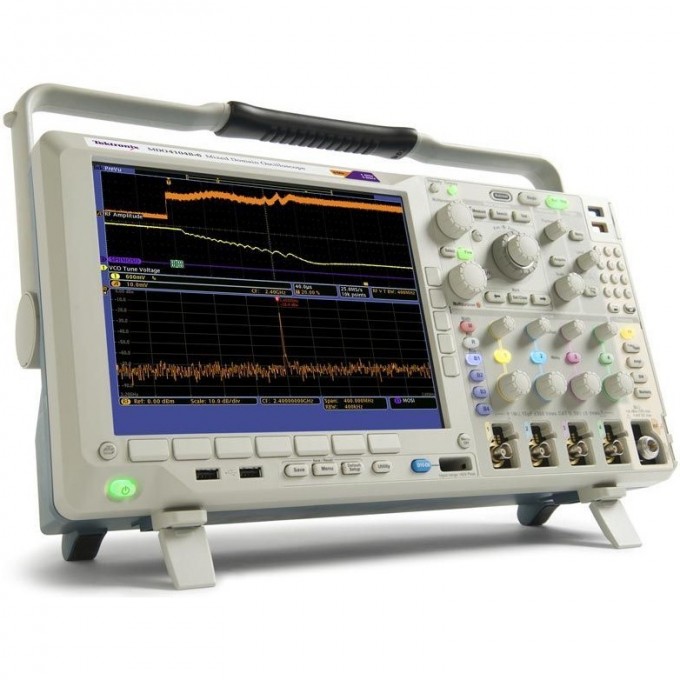

Осциллограф цифровой смешанных сигналов TEKTRONIX MDO4054B-6

Осциллограф Tektronix MDO4054B-6 представляет собой цифровой четырехканальный прибор смешанных сигналов (MSO). Он объединяет функции классического осциллографа, логического анализатора и полнофункционального анализатора спектра. Ключевой особенностью является возможность коррелированного по времени захвата аналоговых, цифровых и радиочастотных (РЧ) сигналов в одном устройстве.

Прибор оснащен цветным дисплеем XGA с диагональю 264 мм (10,4"). Полоса пропускания аналоговых каналов составляет 500 МГц, а максимальная частота дискретизации достигает 2,5 ГГц. Встроенный анализатор спектра работает в диапазоне частот от 9 кГц до 6 ГГц. Для цифровых каналов предусмотрен режим высокоскоростного захвата MagniVu, обеспечивающий разрешение по времени 60,6 пс.

Tektronix MDO4054B-6 предназначен для инженеров и разработчиков, работающих с комплексными системами, включающими аналоговые, цифровые и РЧ компоненты. Он позволяет проводить отладку и анализ сигналов в различных областях, включая разработку беспроводных устройств, встраиваемых систем и источников питания. Наличие специализированных органов управления на передней панели упрощает работу со спектральным анализом.

В стандартную комплектацию входят пассивные пробники с низкой входной емкостью. Прибор оснащен интерфейсами USB 2.0 (4 шт.), Ethernet 10/100/1000 и видеовыходом для подключения внешнего монитора.

• Интегрированный анализатор спектра с диапазоном частот от 9 кГц до 6 ГГц;
• Коррелированный по времени захват и анализ аналоговых, цифровых и РЧ сигналов;
• Панель управления Wave Inspector для навигации по коррелированным по времени данным;
• Режим высокоскоростного захвата MagniVu для цифровых каналов;
• Специализированные органы управления на передней панели для спектрального анализа;
• Автоматический пиковый маркер для определения частоты и амплитуды пиков спектра;
• Режим спектрограмм для визуального контроля и анализа медленно изменяющихся событий;
• Запуск по уровню мощности в РЧ канале и возможность проведения РЧ анализа автономно;
• Расширенные возможности запуска, декодирования и поиска для сигналов последовательных шин (опции);
• Поддержка дополнительного программного обеспечения: анализ источников питания, тестирование по маске;
• Пассивные пробники с низкой входной емкостью в стандартной комплектации.
