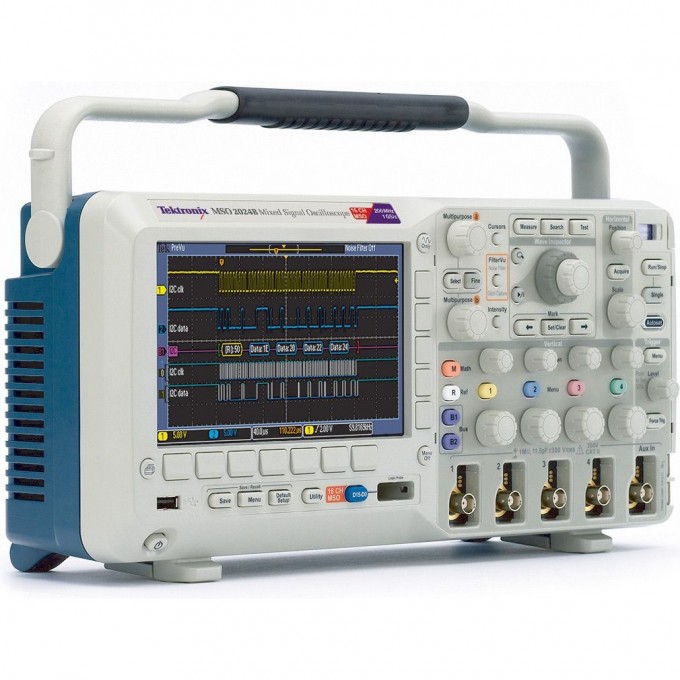

Осциллограф цифровой смешанных сигналов TEKTRONIX 4 канала 100 МГц 1 ГГц MSO2014B

Осциллограф Tektronix MSO2014B представляет собой цифровой прибор смешанных сигналов (MSO) с четырьмя аналоговыми каналами. Он оснащен логическим анализатором на 16 цифровых каналов, что позволяет одновременно захватывать и анализировать как аналоговые, так и цифровые сигналы. Полоса пропускания прибора составляет 100 МГц, а максимальная частота дискретизации достигает 1 ГГц. Максимальный объем памяти составляет 1 МБ, разрешение АЦП – 8 бит.

Прибор MSO2014B обладает расширенными функциями синхронизации, включая ТВ-синхронизацию, и поддерживает опциональное декодирование последовательных шин, что делает его инструментом для отладки встраиваемых систем. Технология FilterVu позволяет отфильтровывать шумы, сохраняя при этом высокочастотные пики. Интерфейс подключения пробников TekVPI обеспечивает удобство использования. Скорость обновления экрана достигает 5000 осц./сек.

Осциллограф поддерживает автоматические измерения (до 29 параметров) и курсорные измерения, а также математические функции и Быстрое преобразование Фурье (БПФ). Сопротивление входа составляет 1 МОм. Дисплей прибора — TFT, 17,8 см (7 дюймов) с разрешением 480×234 пикселей. Для подключения предусмотрен интерфейс USB, с опциональной возможностью использования GPIB и LAN. Прибор поддерживает вывод данных на печать.

Масса осциллографа составляет 3,15 кг. Доступны опции синхронизации и декодирования сигналов, а также выход для внешнего монитора (VGA).

• Логический анализатор;
• Скорость обновления экрана до 5000 осц./сек.;
• Расширенная синхронизация (включая ТВ-синхронизацию);
• Автоматические (до 29 параметров) и курсорные измерения;
• Математические функции, Быстрое преобразование Фурье (БПФ);
• Перестраиваемый фильтр низких частот FilterVu;
• Вывод данных на печать;
• Интерфейс подключения пробников TekVPI;
• Опция - синхронизация и декодирование сигналов;
• Опция - выход для внешнего монитора (VGA).
