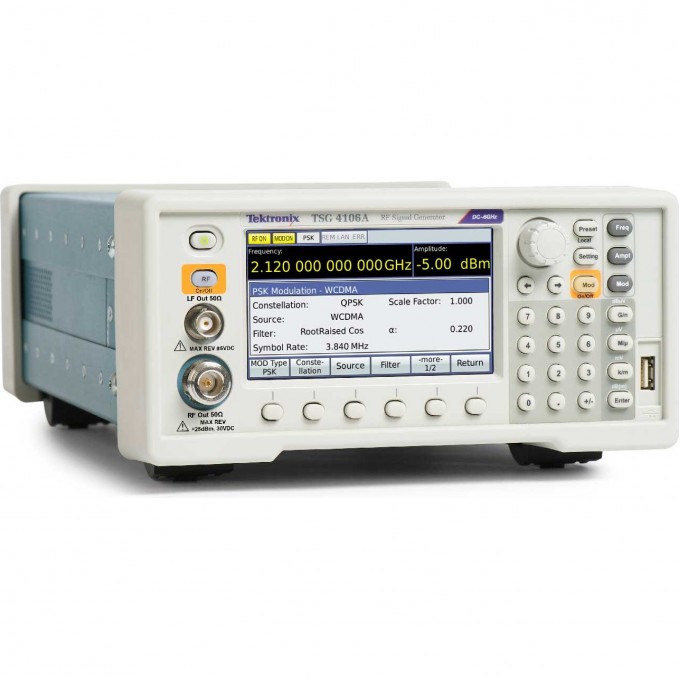

Векторный генератор сигналов TEKTRONIX TSG4106A до 6 ГГц TSG4106A-M00

Генератор сигналов Tektronix TSG4106A представляет собой двухканальный векторный генератор радиочастотных сигналов. Он предназначен для генерации аналоговых и векторных/цифровых сигналов в широком частотном диапазоне до 6 ГГц. Устройство поддерживает аналоговые виды модуляции в базовой конфигурации и может быть расширено программным обеспечением для поддержки векторных и цифровых видов модуляции.

Конструкция генератора основана на использовании термостатированного кварцевого резонатора, изготовленного по технологии SC-cut. Это обеспечивает стабильность работы и низкий уровень фазовых шумов. Частотный диапазон для РЧ/N-типа составляет 950 кГц до 6,0 ГГц, для НЧ/BNC — 0 до 62,5 МГц. Разрешение по частоте составляет 1 мкГц во всем диапазоне. Стабильность опорного генератора не превышает ±0,05·10^-6 в год, а фазовый шум при 1 ГГц / 20 кГц составляет -113 дБн/Гц.

Прибор оснащен широкой полосой модуляции до 200 МГц, что позволяет работать с высокоскоростными стандартами связи. Выходной уровень РЧ составляет от –110 до +16,5 дБм, выходное напряжение РЧ — 0,7 до 1,5 Вср.кв. Погрешность амплитуды типично менее ±0,30 дБ в диапазоне 10 МГц – 6 ГГц. Поддерживаются виды модуляции AM, ЧM, ФM, ИМ. Устройство имеет интерфейсы USB, RS-232, LAN, с возможностью установки опции GPIB.

Tektronix TSG4106A является дополнением к USB-анализаторам спектра RSA06 и осциллографам комбинированного типа MDO, обеспечивая комплексное решение для тестирования и контроля РЧ-оборудования.

• Генерирование аналоговых и векторных/цифровых сигналов в широком диапазоне частот;
• Использование термостатированного кварцевого резонатора по технологии SC-cut для достижения высокой стабильности и низкого фазового шума;
• Возможность программного обновления для расширения функционала за счет сложных векторных и цифровых видов модуляции;
• Широкая полоса модуляции до 200 МГц для работы с высокоскоростными стандартами связи;
• Наличие двух каналов для модуляции сигналов, имеющих произвольную форму;
• Эффективное дополнение к USB-анализаторам спектра RSA06 и осциллографам комбинированного типа MDO;
• Большое количество интерфейсов для дистанционного управления: USB, GPIB, RS-232, LAN.
