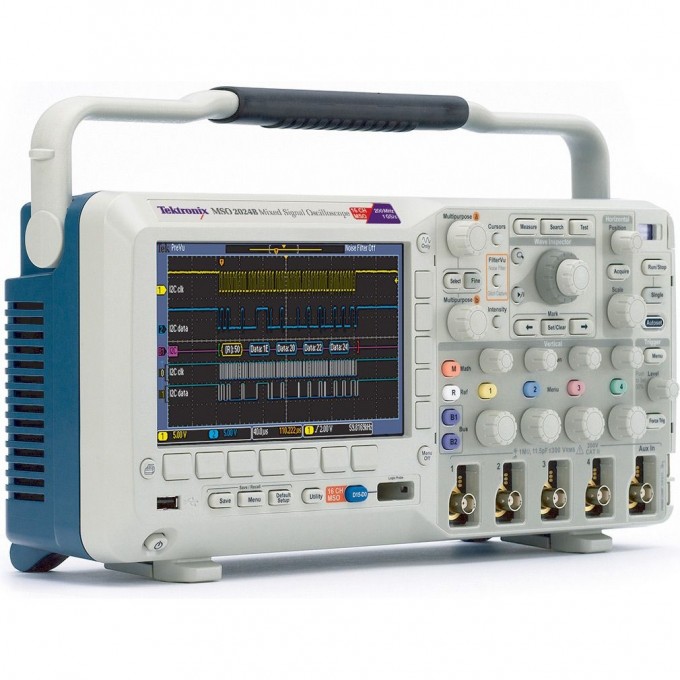

Осциллограф цифровой смешанных сигналов TEKTRONIX 4 канала 200 МГц MSO2024B

Осциллограф Tektronix MSO2024B — это цифровой четырехканальный прибор смешанных сигналов (MSO). Он оснащен логическим анализатором на 16 цифровых каналов, что позволяет одновременно захватывать и анализировать как аналоговые, так и цифровые сигналы. Полоса пропускания прибора составляет 200 МГц, максимальная частота дискретизации — 1 ГГц, а максимальный объем памяти — 1 МБ.

Благодаря наличию логического анализатора, расширенным функциям синхронизации и опциональному декодированию последовательных шин, MSO2024B является инструментом для отладки встраиваемых систем. Прибор поддерживает вывод данных на печать, имеет интерфейс пробников TekVPI и оснащен технологией FilterVu, которая позволяет отфильтровывать шумы, сохраняя при этом высокочастотные пики.

Осциллограф MSO2024B предназначен для инженеров-разработчиков, специалистов по отладке и тестированию электронных устройств, а также для образовательных учреждений. Он подходит для анализа сложных сигналов в цифровых и аналоговых схемах, обеспечивая точные измерения и визуализацию.

Прибор оснащен TFT-дисплеем размером 17,8 см (7 дюймов) с разрешением 480×234 пикселей. Для подключения предусмотрены интерфейсы USB, с опциональной поддержкой GPIB и LAN. Масса устройства составляет 3,17 кг.

• Логический анализатор;
• Скорость обновления экрана до 5000 осц./сек.;
• Расширенная синхронизация (включая ТВ-синхронизацию);
• Автоматические (до 29 параметров) и курсорные измерения;
• Математические функции, Быстрое преобразование Фурье (БПФ);
• Перестраиваемый фильтр низких частот FilterVu;
• Вывод данных на печать;
• Интерфейс подключения пробников TekVPI;
• Опция - синхронизация и декодирование сигналов;
• Опция - выход для внешнего монитора (VGA).
