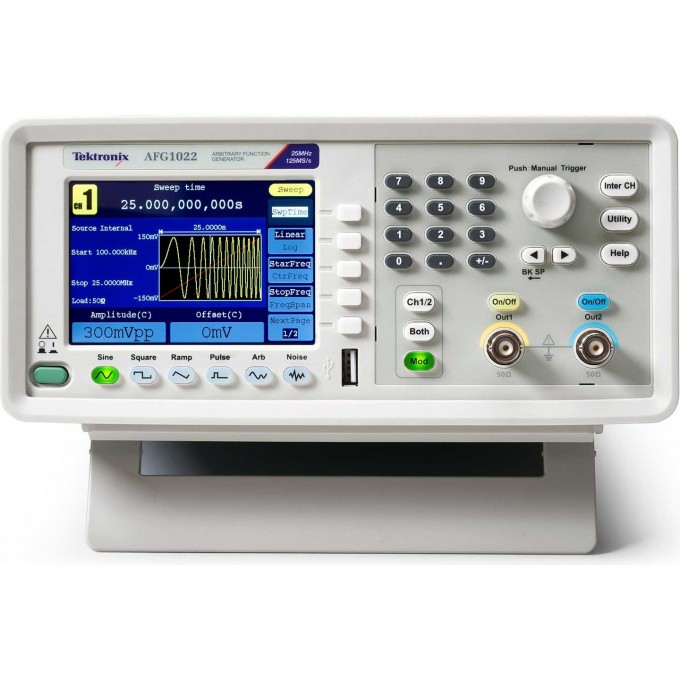

Генератор сигналов специальной формы двухканальный TEKTRONIX AFG-1022

Генератор сигналов специальной формы Tektronix AFG-1022 — это двухканальный прибор, предназначенный для создания и вывода широкого спектра сигналов. Он обладает максимальной частотой синусоидального сигнала до 25 МГц и частотой дискретизации 125 МГц. Прибор внесен в Госреестр средств измерений под номером №63241-16 со сроком действия до 25.12.2025 г.

Генератор поддерживает 5 стандартных и 45 сигналов произвольной формы (СПФ). Устройство оснащено встроенным 6-разрядным частотомером с диапазоном до 200 МГц. Разрядность ЦАП составляет 14 бит. Выходной уровень при нагрузке 50 Ом варьируется от 1 мВпик-пик до 10 Впик-пик, без нагрузки — от 2 мВпик-пик до 20 Впик-пик. Выходной импеданс составляет 50 Ом.

Встроенная энергонезависимая память объемом 64 Мбайт предназначена для хранения пользовательских сигналов. Для создания и редактирования сложных сигналов произвольной формы предусмотрено комплектное программное обеспечение ArbExpress. Подключение к внешним устройствам осуществляется через USB-интерфейс. Генератор оснащен ЖК-экраном диагональю 10 см с разрешением 480×320 пикселей.

Прибор может использоваться в различных сферах, где требуется точное формирование и анализ сигналов, включая научно-исследовательские лаборатории, образовательные учреждения и производственные предприятия. Поддерживаются режимы работы ГКЧ (непрерывное свипирование) и пакетный режим (BURST). Опорный генератор обеспечивает погрешность ±1×10⁻⁶ в год.

• Формы сигнала: 5 стандартных, 45 произвольных форм (СПФ);
• Частота дискретизации до 125 МГц;
• Встроенная энергонезависимая память 64 Мбайт для хранения сигналов произвольной формы;
• Встроенный 6-разрядный частотомер с диапазоном до 200 МГц;
• Программное обеспечение ArbExpress для формирования и редактирования сигналов произвольной формы;
• Режимы работы: ГКЧ (непрерывное свипирование), пакетный режим (BURST).
