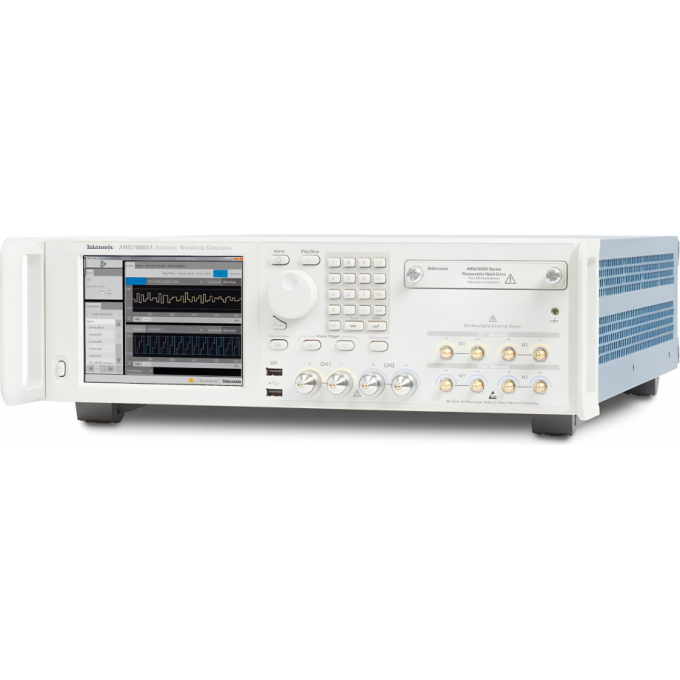

Генератор высокочастотных сигналов произвольной формы TEKTRONIX двухканальный AWG70001A

Генератор высокочастотных сигналов произвольной формы Tektronix AWG70001A — это двухканальный прибор из серии AWG7000, предназначенный для создания и вывода сложных ВЧ сигналов. Он обеспечивает максимальную частоту синусоидального сигнала до 240 МГц и поддерживает генерацию сигналов произвольной формы (СПФ).

Устройство поддерживает 12 стандартных форм сигнала, оснащено широким набором видов модуляции (АМ, ЧМ, ФМ, ЧМн, ШИМ) и работает в режимах ГКЧ и пакетном режиме (BURST). Генератор имеет частоту дискретизации до 4 Гвыб/с, полосу пропускания 800 МГц и разрядность ЦАП 14 бит. Память для СПФ составляет 128 кБ, а выходной уровень регулируется от 20 мВпик-пик до 20 Впик-пик при выходном импедансе 50 Ом.

Генератор Tektronix AWG70001A оснащен полным набором интерфейсов, включая USB, GPIB и LAN, для удаленного управления и автоматизации. Комплектное программное обеспечение ArbExpress упрощает создание и редактирование сложных сигналов произвольной формы. Прибор имеет ЖК TFT экран диагональю 14,2 см для удобства работы.

Данный генератор подходит для использования в научно-исследовательских лабораториях, при разработке и тестировании радиоэлектронного оборудования, а также в системах связи, где требуется точная генерация сложных ВЧ сигналов.

• Формы сигнала: стандартные (12 видов), произвольная форма;
• Дискретизация до 2 ГГц (высокая точность воспроизведения ВЧ сигналов);
• Генерация импульсов с регулируемой длительностью фронта;
• 4 ячейки памяти для хранения сигналов произвольной формы;
• ПО ArbExpress для формирования сигналов произвольной формы.
