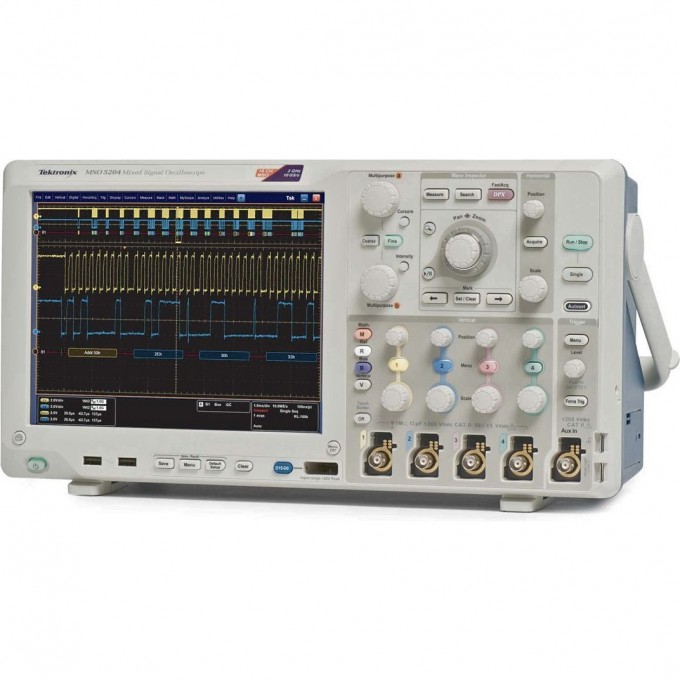

Осциллограф смешанных сигналов цифровой TEKTRONIX 4 канала 500 МГц 5 ГГц MSO5054B

Осциллограф Tektronix MSO5054B представляет собой цифровой прибор смешанных сигналов (MSO) с четырьмя аналоговыми каналами. Устройство обладает полосой пропускания 500 МГц и максимальной частотой дискретизации 5 ГГц. Объем памяти составляет до 25 МБ, что позволяет записывать длительные сигналы. Прибор оснащен 16 цифровыми каналами для анализа смешанных сигналов.

Модель MSO5054B оборудована сенсорным TFT-дисплеем размером 26,4 см (10,4") с разрешением 1024×768 пикселей. Скорость обновления экрана достигает 250 000 осц./сек., что обеспечивает детальное отображение динамических процессов. Интерфейс TekVPI упрощает подключение различных пробников.

Осциллограф предназначен для отладки сложных высокоскоростных систем. Функционал включает измерение джиттера, анализ глазковых диаграмм и опциональный анализ протоколов. Подключение к внешним устройствам осуществляется через интерфейсы USB и LAN, также доступна опция GPIB.

Устройство поддерживает вывод данных на печать и подключение внешнего монитора. Дополнительно доступны опции для анализа протоколов и измерения источников питания, расширяющие возможности применения прибора в различных областях электроники и разработки.

• Расширенная синхронизация (включая ТВ-синхронизацию);
• Автоматические (до 53 параметров), курсорные измерения и гистограммы;
• Измерение джиттера и анализ характеристик глазковых диаграмм;
• Интерфейс подключения пробников TekVPI;
• Вывод данных на печать;
• Выход для внешнего монитора;
• Анализ смешанных сигналов (16 логических каналов);
• Опция - анализатор протоколов;
• Опция - измерение и анализ источников питания.
