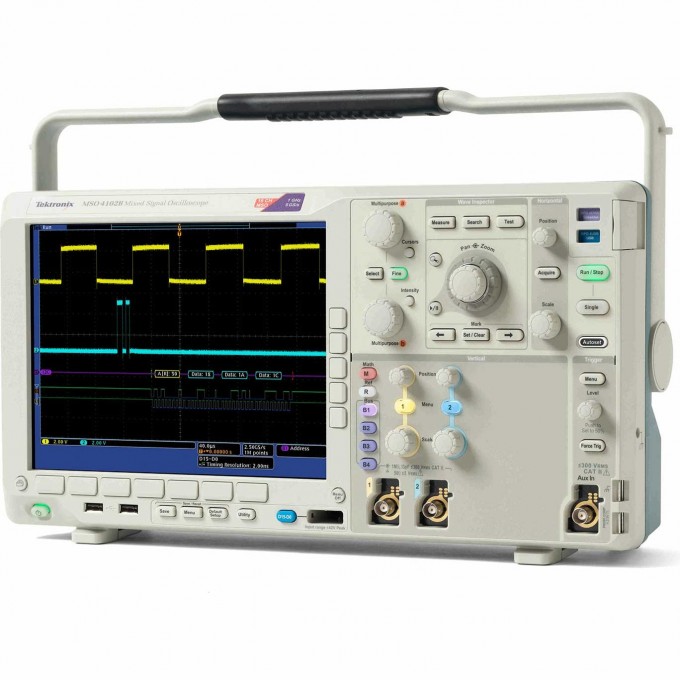

Осциллограф цифровой смешанных сигналов TEKTRONIX 2 аналоговых + 16 цифровых каналов 1 ГГц 5 Гвыб/с MSO4102B

Осциллограф Tektronix MSO4102B представляет собой цифровой прибор смешанных сигналов (MSO) с двумя аналоговыми и шестнадцатью цифровыми каналами. Он обеспечивает полосу пропускания 1 ГГц и максимальную частоту дискретизации до 5 Гвыб/с по всем каналам. Устройство предназначено для анализа аналоговых и цифровых сигналов, предлагая длинную запись до 20 миллионов точек и высокую скорость захвата сигнала, превышающую 50 000 осциллограмм в секунду.

Прибор оснащен интуитивно понятными органами управления Wave Inspector, которые упрощают навигацию и поиск данных. Встроенные функции анализа включают 41 вид автоматических измерений, быстрое преобразование Фурье (БПФ) и построение гистограмм. Модель MSO4102B поддерживает автоматический запуск, декодирование и поиск по сигналам параллельных шин, а также многоканальную синхронизацию по времени установки и удержания.

Осциллограф Tektronix MSO4102B подходит для проектирования и отладки устройств со смешанными сигналами, позволяя проводить коррелированный по времени анализ. Режим высокоскоростного захвата MagniVu обеспечивает разрешение по времени для цифровых каналов 60,6 пс. Интерфейс пробников TekVPI совместим с активными, дифференциальными и токовыми пробниками, расширяя возможности измерений.

Устройство оборудовано ярким цветным дисплеем XGA с диагональю 10,4 дюйма (264 мм) для удобного просмотра осциллограмм. Интерфейсы включают USB 2.0 (4 шт.), Ethernet 10/100/1000 и видеовыход. Дополнительные опции могут включать анализ источников питания, тестирование по маске и анализ видеосигналов.

• 16 цифровых каналов (серия MSO);
• Длина записи до 20 миллионов точек по всем каналам;
• Максимальная скорость захвата >50 000 осциллограмм в секунду;
• Органы управления Wave Inspector для навигации и автоматизации поиска данных;
• 41 вид автоматических измерений, построение гистограмм и быстрое преобразование Фурье (БПФ);
• Автоматический запуск, декодирование и поиск по сигналам параллельных шин;
• Многоканальная синхронизация по времени установки и удержания;
• Режим высокоскоростного захвата MagniVu обеспечивает разрешение по времени для цифровых каналов 60,6 пс;
• Интерфейс пробников TekVPI поддерживает активные, дифференциальные и токовые пробники;
• Яркий цветной дисплей XGA с диагональю 10,4 дюйма (264 мм);
• Дополнительные опции: анализ источников питания, тестирование по маске, анализ видеосигналов.
